Projektant układu magazynu - plan hali z regałami i generowanie adresów lokalizacji

Projektant układu magazynu rysuje halę w skali razem z regałami i korytarzami. Sprawdza, czy korytarze pasują do wybranego wózka widłowego, a na końcu zamienia plan na listę adresów lokalizacji, którą pobiera się jako plik CSV albo SQL. Projekt nie trafia do bazy WMS - zapisuje się w pamięci przeglądarki, więc narzędzie służy do planowania, zanim struktura powstanie w kartotece lokalizacji.

Górny pasek zawiera nazwę projektu, listę wyboru wózka z wymaganą szerokością korytarza, przełącznik 2D i 3D oraz przyciski Zapisz i Generuj strukturę. Prawy panel ma trzy zakładki: Inspektor, Walidacja, Legenda. W bazie demonstracyjnej Inspektor opisuje halę 100 x 50 m o wysokości 11,5 m i nośności posadzki 5,0 t/m², z 32 rzędami, 95 czynnymi regałami i 3799 miejscami paletowymi.

Tryby pracy projektanta

Pionowy pasek po lewej przełącza sześć trybów, a plan hali pozostaje wspólny dla wszystkich.

Kreator - parametry hali i siatka regałów

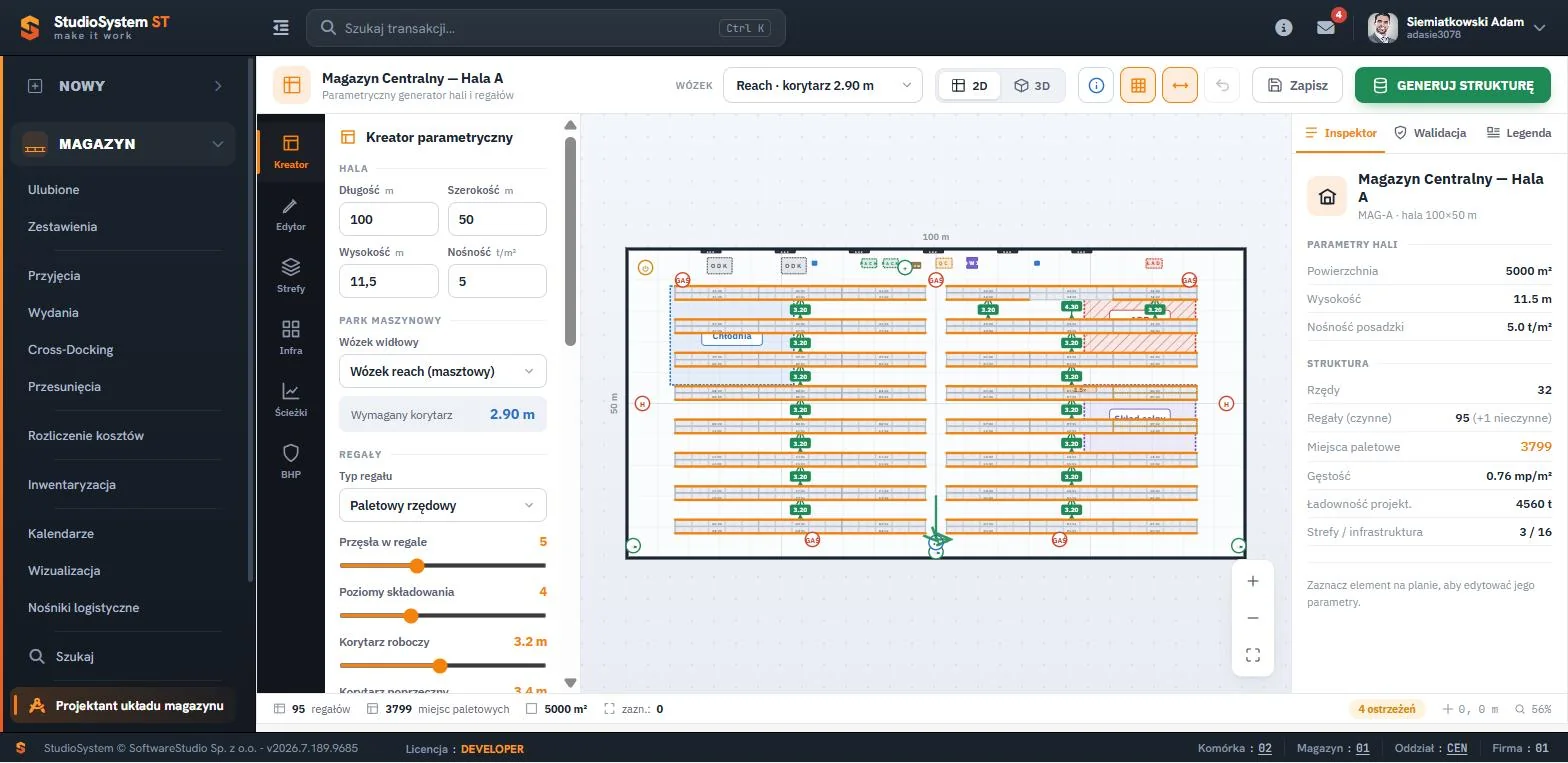

Sekcja Hala przyjmuje wymiary hali i nośność posadzki w tonach na metr kwadratowy. Sekcja Park maszynowy wskazuje wózek i od razu podaje wymagany korytarz, a sekcja Regały - typ regału, liczbę przęseł i poziomów, szerokość korytarza roboczego i poprzecznego oraz ustawienie regałów plecami do siebie w blok podwójny. Niżej leżą bloki Adresowanie i numeracja oraz Odstępy od ścian, a na końcu przycisk Generuj siatkę regałów. Nowa siatka zastępuje dotychczasowe regały, a strefy i infrastruktura zostają na planie.

Wymagania wynikają ze sposobu odkładania palety. Wózek VNA pracuje w korytarzu bez skrętu, bo pobiera ładunek z boku, a wózek czołowy obraca się w korytarzu razem z paletą. Każdy dodatkowy metr korytarza to powierzchnia, której nie zajmie regał, więc wybór floty zmienia liczbę miejsc paletowych w tej samej hali. Skład floty opisuje kartoteka wózków widłowych, a zastosowania regałów paletowych, VNA, wjezdnych, półkowych i wspornikowych z katalogu projektanta - artykuł jakie regały magazynowe wybrać do swojego biznesu.

Adres lokalizacji w projekcie

Blok Adresowanie i numeracja ustala postać adresu: Rząd-Regał-Poziom, np. A-00-1. Rzędy oznacza się literami z pominięciem I oraz O, które łatwo pomylić z cyframi 1 i 0; regały numeruje się od 00 albo od 01, a poziom 0 oznacza składowanie na posadzce. Za korytarzem poprzecznym zaczyna się nowy rząd, a zmiana kierunku numeracji przenumerowuje cały układ. W projekcie z bazy demonstracyjnej oznaczenia rzędów mają postać litery z cyfrą, np. A5.

Rekord struktury obejmuje cały poziom regału. Jeden adres z projektanta opisuje poziom regału, a nie pojedyncze gniazdo. Regał A5-01 z bazy demonstracyjnej ma 40 miejsc paletowych, ale cztery adresy - po jednym na poziom. Nośność rekordu jest nośnością całego poziomu, czyli liczbą przęseł pomnożoną przez nośność poziomu przęsła: dla tego regału 5 x 2400 kg. Jeśli Twój magazyn adresuje każde gniazdo osobno, listę z projektanta trzeba przed importem rozpisać na gniazda.

Edycja regałów i ich parametry

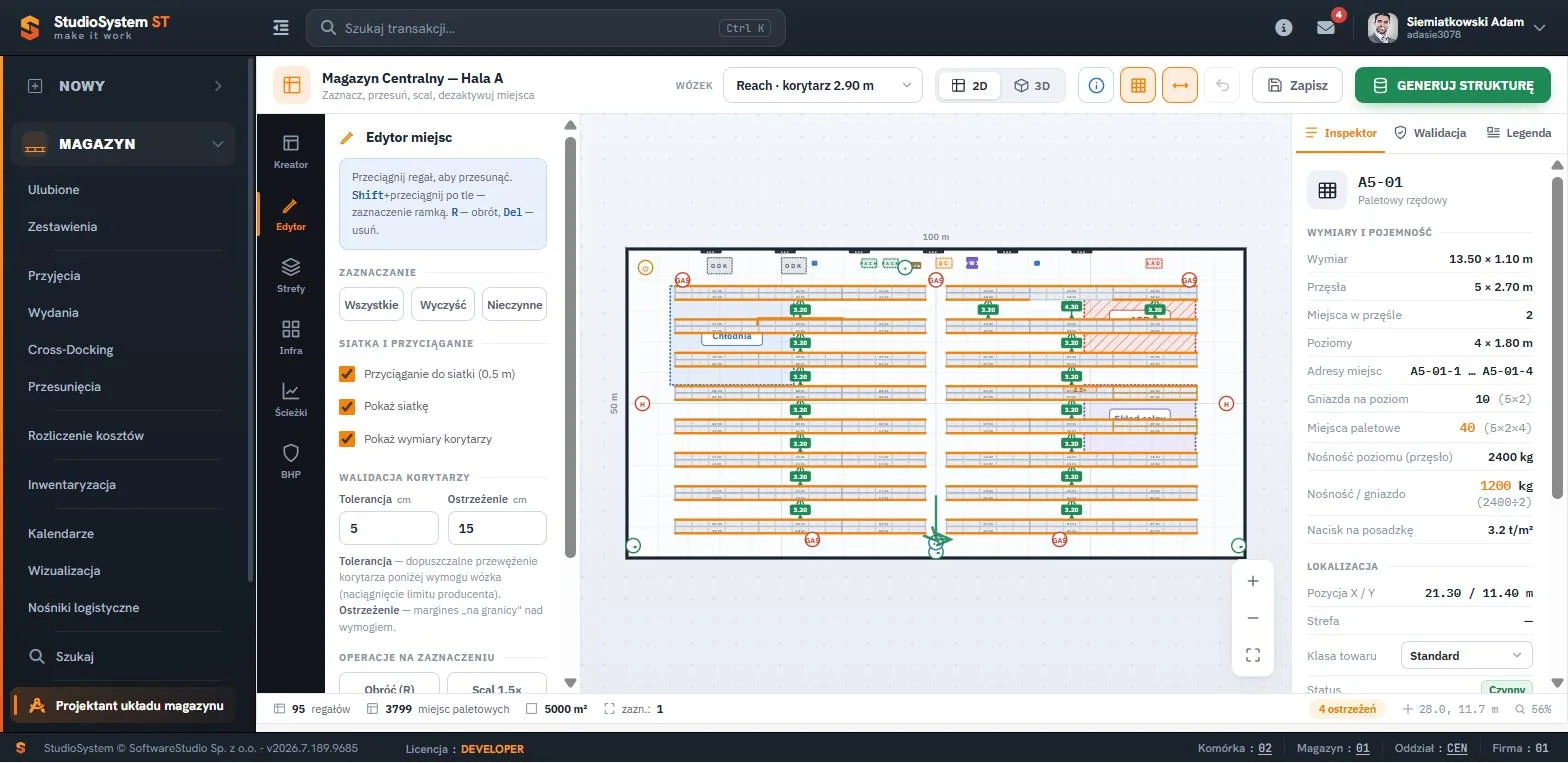

Kliknięcie zaznacza regał, Shift z kliknięciem dodaje kolejny, a Shift z przeciągnięciem po tle zaznacza ramką grupę. Zaznaczone regały przesuwa się z przyciąganiem do siatki co 0,5 m, obraca klawiszem R i usuwa klawiszem Del, a przycisk Scal 1,5x łączy sąsiednie miejsca w miejsce nadgabarytowe. Przycisk Aktywność wyłącza regał: regał nieczynny zostaje na planie, ale nie wchodzi do struktury adresów.

Strefy specjalne i infrastruktura hali

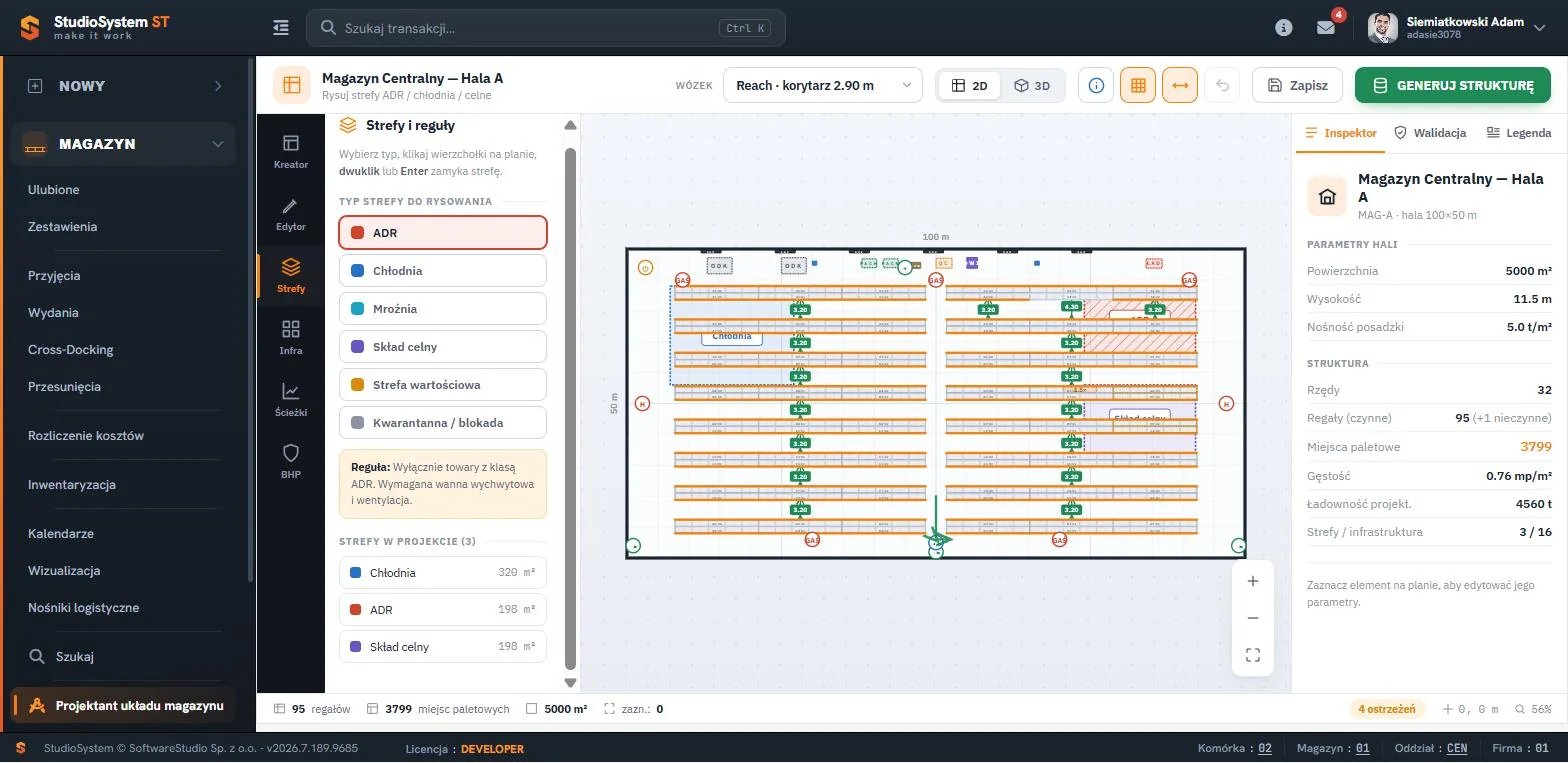

Strefę rysuje się jako wielokąt: po wyborze typu klika się kolejne wierzchołki na planie, a dwuklik albo Enter zamyka obszar. Dla strefy ADR panel przypomina, że dopuszczalne są wyłącznie towary z klasą ADR, a strefa wymaga wanny wychwytowej i wentylacji. W bazie demonstracyjnej projekt ma trzy strefy: chłodnię o powierzchni 320 m² oraz strefę ADR i skład celny po 198 m².

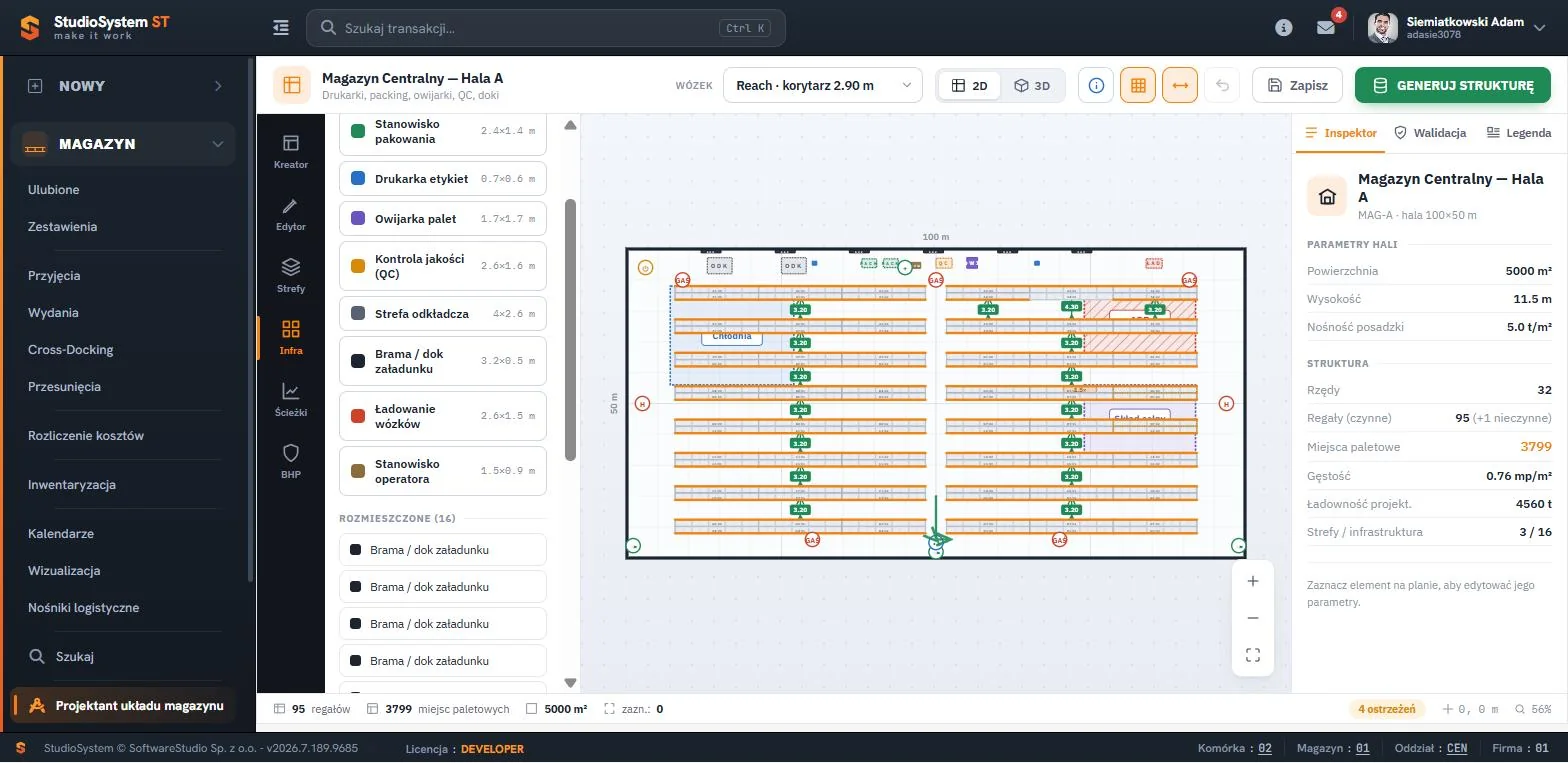

Tryb Infra rozmieszcza elementy, które nie są regałami. Każdy element ma w katalogu wymiary, np. strefa odkładcza 4 x 2,6 m, więc plan zachowuje skalę; element dodaje się kliknięciem w katalogu i w miejscu na planie. Zasady wydzielania stref i ciągów komunikacyjnych omawia artykuł o organizacji przestrzeni magazynowej.

Oznaczenia BHP i dokumentacja PDF

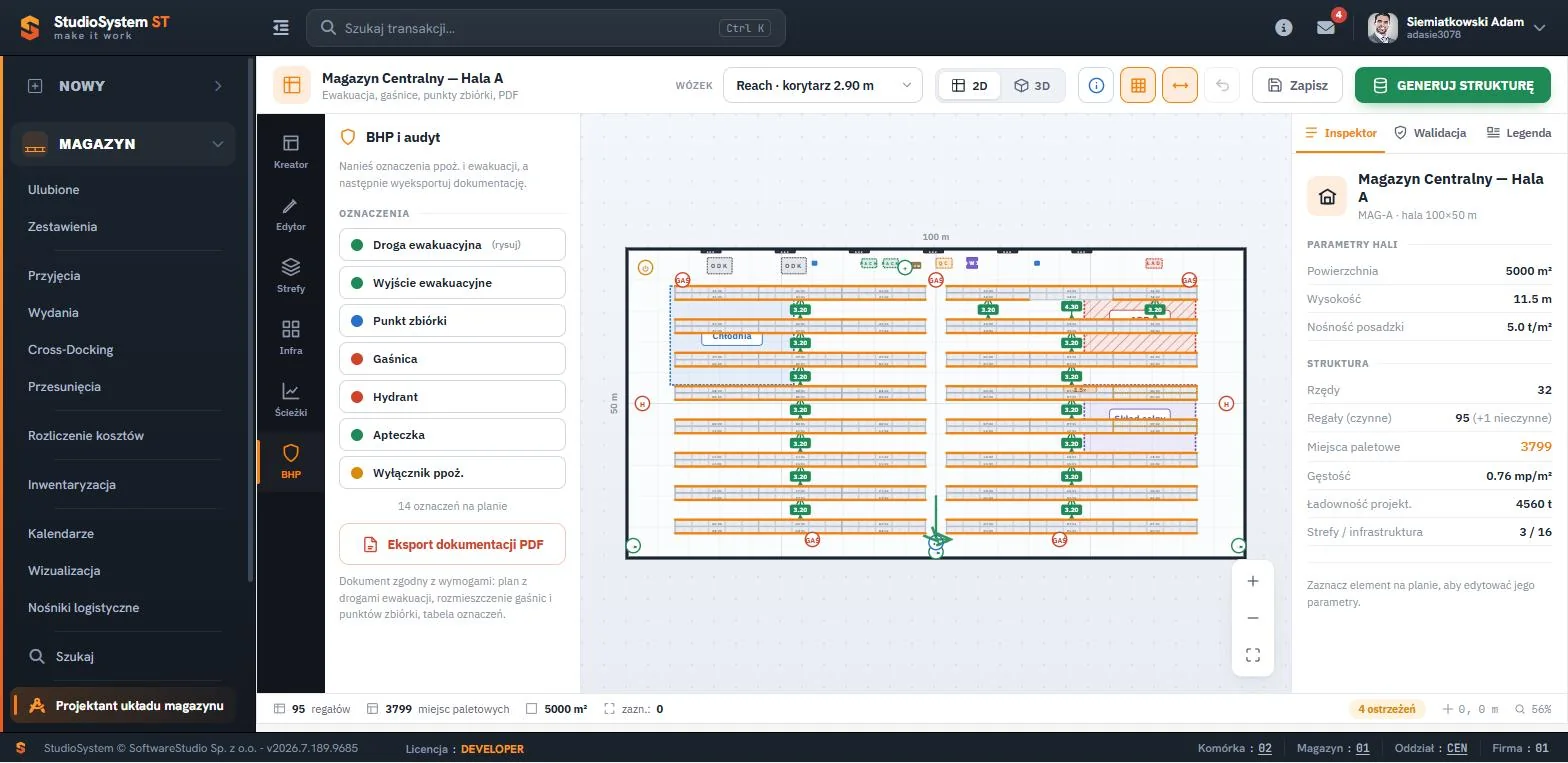

Tryb BHP nanosi na plan drogi i wyjścia ewakuacyjne, punkty zbiórki, gaśnice, hydranty, apteczki i wyłączniki przeciwpożarowe; licznik pod listą podaje liczbę oznaczeń, w bazie demonstracyjnej 14. Przycisk Eksport dokumentacji PDF tworzy dokument z planem dróg ewakuacji i tabelą oznaczeń.

Plan BHP z projektanta jest materiałem roboczym. Dokument PDF porządkuje rozmieszczenie oznaczeń, ale nie zastępuje instrukcji bezpieczeństwa pożarowego obiektu, którą opracowuje osoba z odpowiednimi uprawnieniami.

Walidacja projektu przed generowaniem struktury

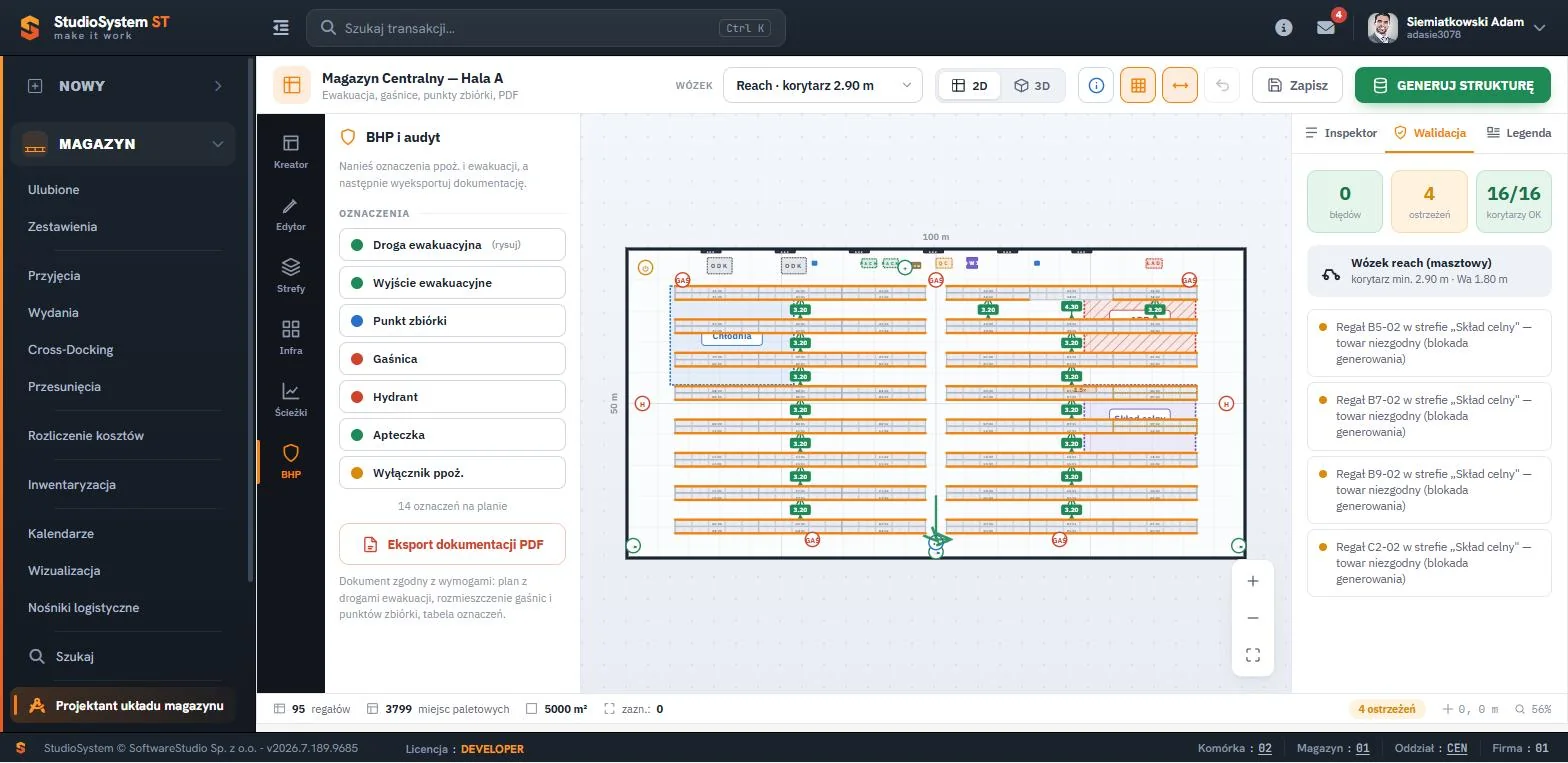

Zakładka Walidacja podsumowuje projekt trzema licznikami: błędy, ostrzeżenia, korytarze zgodne z wymogiem wózka. Na zrzucie z bazy demonstracyjnej wszystkie 16 korytarzy spełnia wymóg wózka reach, a każde z czterech ostrzeżeń dotyczy regału w strefie składu celnego z towarem niezgodnym z regułą strefy, z dopiskiem o blokadzie generowania. Progi ustawia się w panelu Edytora: Tolerancja dopuszcza przewężenie korytarza poniżej wymogu wózka, a Ostrzeżenie wyznacza margines pracy na granicy.

Błędy blokują generowanie struktury. Przycisk Generuj strukturę nie utworzy listy adresów, dopóki walidacja zgłasza błędy. Walidacja nie zastępuje uzgodnień z producentem regałów, który podaje dopuszczalne obciążenia.

Ścieżki kompletacji - symulacja trasy na planie

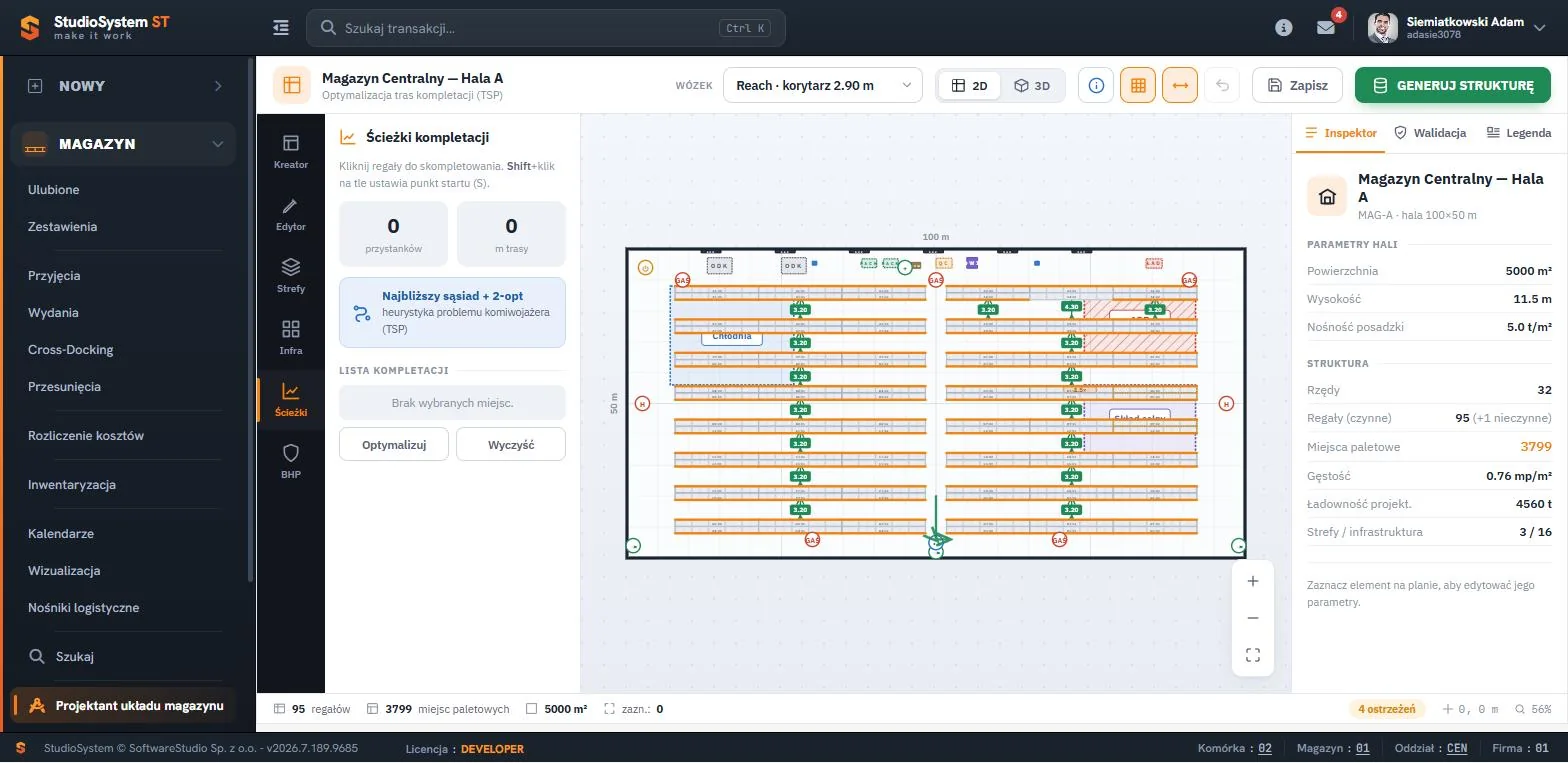

W trybie Ścieżki klika się regały do skompletowania, a Shift z kliknięciem na tle ustawia punkt startu. Przycisk Optymalizuj układa kolejność odwiedzin, a liczniki pokazują liczbę przystanków i długość trasy w metrach. Porównanie tej samej listy dla dwóch wariantów układu pozwala ocenić projekt, zanim regały staną na hali.

Szukanie najkrótszej trasy przez kilkanaście regałów jest odmianą problemu komiwojażera: liczba możliwych kolejności rośnie jak silnia liczby punktów, więc projektant nie sprawdza wszystkich. Heurystyka najbliższego sąsiada buduje trasę, idąc zawsze do najbliższego nieodwiedzonego regału. Poprawa 2-opt odwraca potem kolejność punktów między dwoma odcinkami, jeśli skraca to drogę - w praktyce usuwa skrzyżowania. Wynik zwykle leży blisko optimum, ale heurystyka nie gwarantuje trasy najkrótszej.

Trasa z projektanta nie steruje kompletacją. Algorytm działa tylko na planie projektu. W pracy magazynu kolektor proponuje miejsca pobrania przy wydaniu WZ na kolektorze w kolejności kodu trasy z kartoteki lokalizacji, a przy równym kodzie - według adresu. Kolejność obchodu hali ustala się więc numeracją kodów trasy, a tryb Ścieżki pomaga ją zaplanować.

Widok 3D i nawigacja po planie

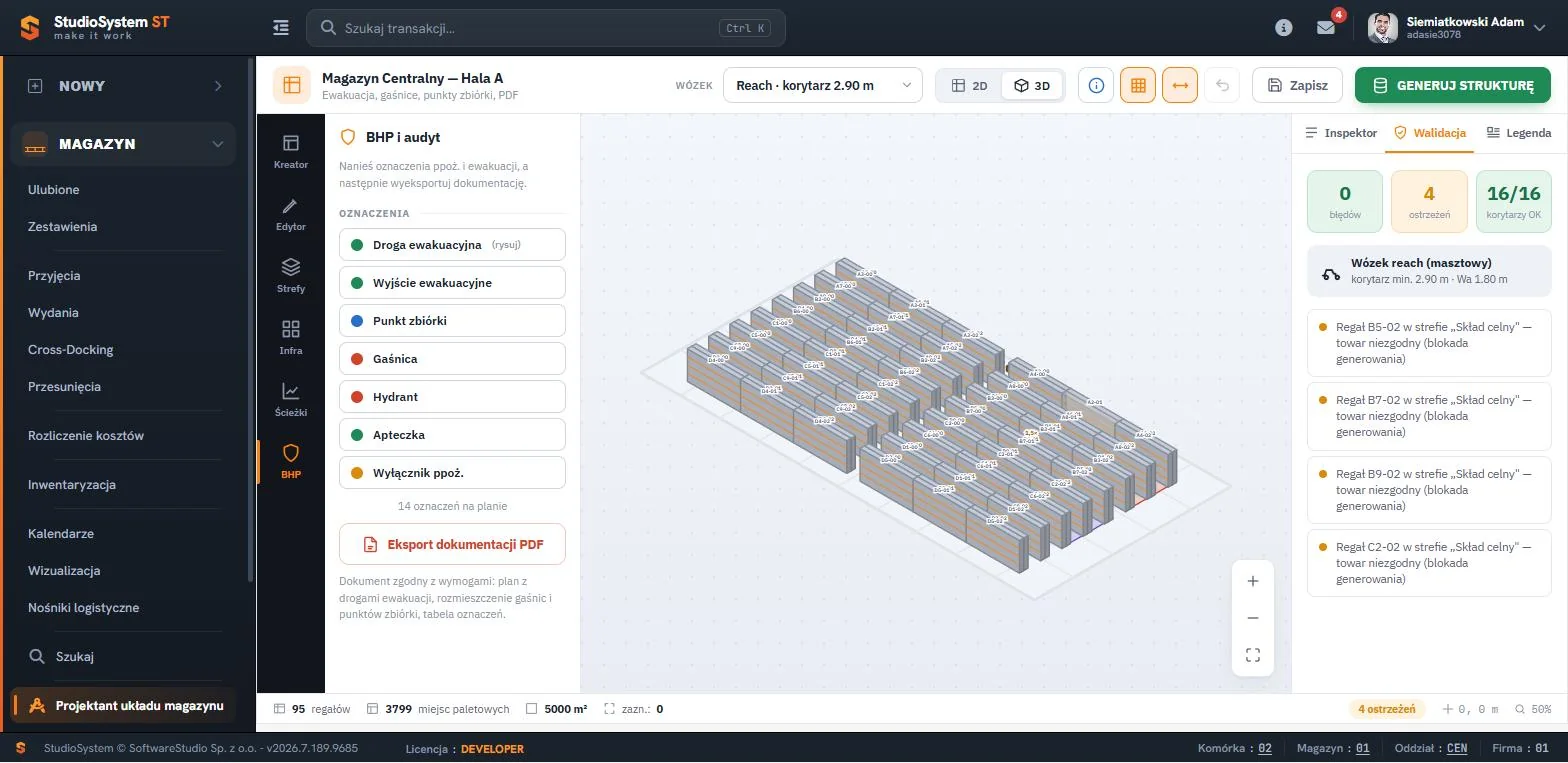

Przełącznik 2D i 3D zmienia plan w rzut izometryczny, w którym łatwiej zauważyć kolizje. Przeciągnięcie tła przesuwa plan, kółko myszy przybliża, klawisz F dopasowuje widok do okna, a klawisz G włącza siatkę.

Zapis projektu i struktura lokalizacji w plikach CSV i SQL

Przycisk Zapisz utrwala projekt w pamięci przeglądarki, a Generuj strukturę zamienia czynne regały na listę adresów z podsumowaniem i podglądem skryptu SQL zakładającego lokalizacje.

Plik CSV ma kolumny ADRES; RZAD; REGAL; POZIOM; TYP; NOSNOSC_KG; STREFA; STATUS. Rozdziela je średnik, a nie przecinek z specyfikacji formatu CSV RFC 4180 - Excel z polskimi ustawieniami regionalnymi otwiera taki plik z podziałem na kolumny.

Projekt w pamięci przeglądarki. Projekt nie przejdzie na inny komputer ani do innej przeglądarki, zniknie po wyczyszczeniu danych witryny, a polecenie Nowy projekt może nadpisać zapis. Przycisk zapisu struktury do WMS w demo wyświetla tylko komunikat, dlatego adresy trafiają do kartoteki plikiem: przez import lokalizacji w module importu kartotek albo skryptem SQL, który administrator bazy uruchamia po sprawdzeniu.

Przed importem porównaj format adresów z kartoteką. Projektant zapisuje adres z dywizami, np. A-00-1, a lokalizacje w bazie demonstracyjnej mają postać A.04.2, z kropkami między regałem, kolumną a poziomem. Format ustala się raz dla całego magazynu, zwykle na etapie analizy przed wdrożeniem systemu WMS. Obciążenie nowych lokalizacji pokaże potem wizualizacja zajętości magazynu, a pola rekordu opisuje strona kartoteka lokalizacji magazynowych.
