Wizualizacja zajętości magazynu - wypełnienie wagowe lokalizacji na siatce regałów

Ekran Zajętość miejsc składowania, otwierany pozycją Wizualizacja w sekcji MAGAZYN, rysuje każdy regał jako siatkę kolumn i poziomów. Kolor komórki mówi, jaką część nośności lokalizacji zajmuje leżący w niej towar - zajętość liczy się wagowo, a nie liczbą palet. Kierownik magazynu sprawdza tu, gdzie regał zbliża się do granicy obciążenia i gdzie są wolne miejsca, zanim zaplanuje przyjęcie albo przesunięcie.

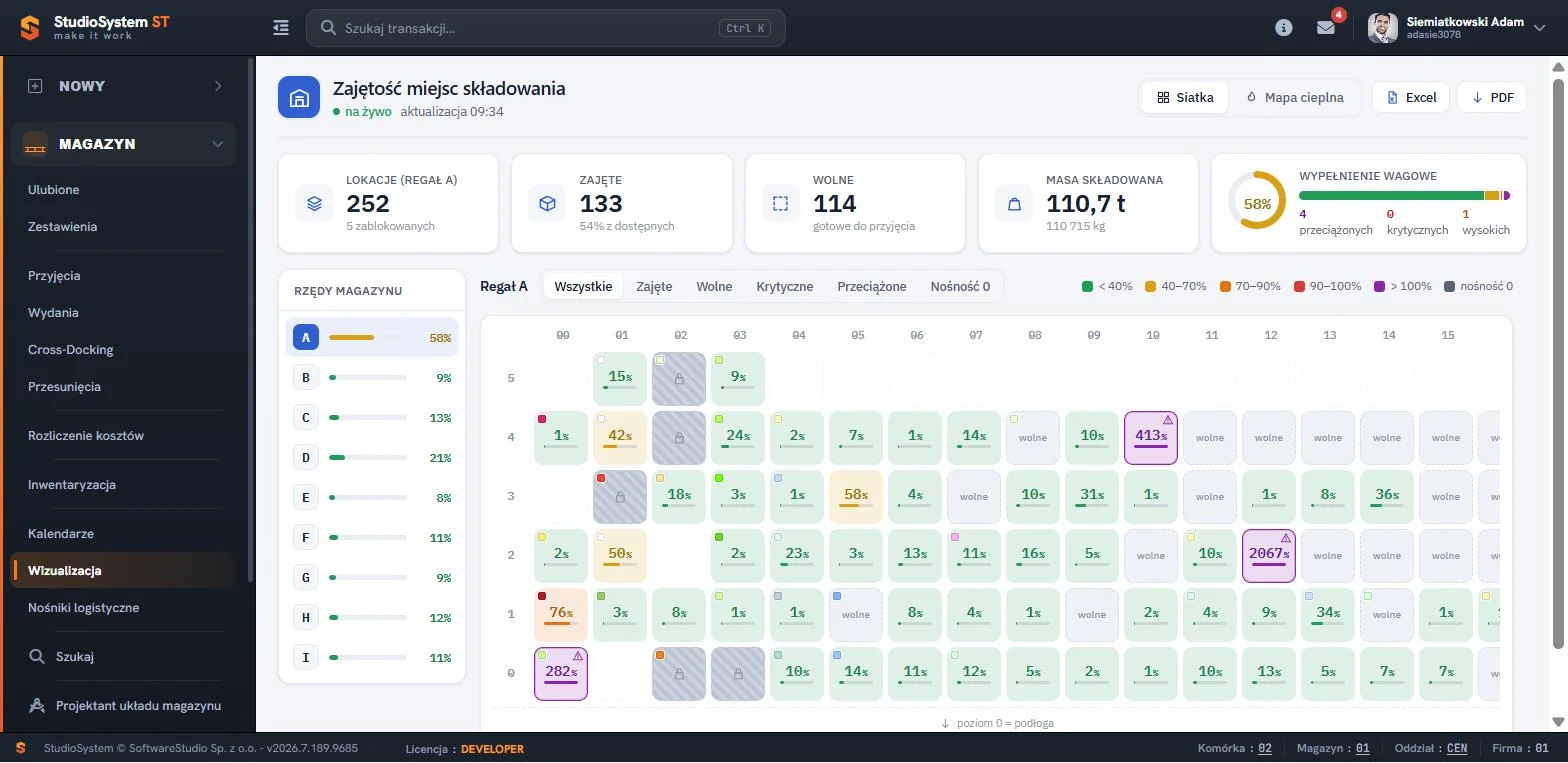

U góry ekranu leży pięć kafelków ze wskaźnikami wybranego regału, po lewej stronie panel Rzędy magazynu z literami regałów, a bezpośrednio nad siatką zakładki filtrów i legenda kolorów. Kolumny siatki są numerowane od 00, poziomy od 0, a podpis pod siatką przypomina, że poziom 0 to podłoga. Na zrzucie z bazy demonstracyjnej regał A ma 252 lokalizacje, z których 133 są zajęte. Przełącznik Siatka i Mapa cieplna oraz przyciski Excel i PDF leżą w prawym górnym rogu ekranu.

Jak system liczy wypełnienie wagowe lokalizacji

Studio WMS.net ocenia zajętość komórki masą towaru. Dla każdej pozycji stanu w lokalizacji system mnoży ilość przez ciężar jednostkowy z kartoteki asortymentu, sumuje wyniki i dzieli sumę przez nośność lokalizacji zapisaną w kartotece lokalizacji. Gdy pole nośności jest puste, wizualizacja przyjmuje 800 kg.

Wzór wypełnienia. Wypełnienie wagowe = suma (ilość x ciężar jednostkowy) / nośność lokalizacji x 100. W bazie demonstracyjnej lokalizacja A.05.3 ma cztery pozycje o łącznej masie 466 kg przy nośności 800 kg. Iloraz 466 / 800 daje 0,58, więc komórka pokazuje 58 i kolor żółty, a panel szczegółów podaje 334 kg wolnego zapasu nośności.

Wynik jest tak dobry, jak dane w kartotekach. Brak ciężaru jednostkowego zaniża masę komórki, a zawyżony ciężar potrafi pokazać przeciążenie tam, gdzie regał ma jeszcze duży zapas.

Nośność nie zatrzymuje dokumentów. System nie sprawdza nośności przy zapisie pozycji przyjęcia ani przesunięcia. Przeciążenie widać kolorem i znakiem ostrzegawczym w komórce oraz w raportach, ale dokument na przeciążone miejsce zapisze się normalnie. O tym, czy kolejna paleta może trafić na dany poziom, decyduje procedura magazynu: przegląd wizualizacji przed rozmieszczeniem ciężkiej dostawy i okresowe przeglądy regałów, opisane w artykule o obciążaniu i przeglądach regałów magazynowych.

Kolory komórek i legenda ekranu

Progi kolorów są zapisane w programie i jednakowe dla wszystkich regałów. Legenda nad siatką podaje przedziały w zaokrągleniu, np. 40-70, a granice działają tak, jak w tabeli: lokalizacja z wypełnieniem równym 70 ma już kolor pomarańczowy.

Legenda ma jeszcze pozycję nośność 0, a zakładka o tej samej nazwie zawęża siatkę do lokalizacji z zerową nośnością. Zakładki nad siatką filtrują komórki według stanu: Zajęte, Wolne, Krytyczne, Przeciążone albo Nośność 0; zakładka Wszystkie przywraca pełny regał.

Wskaźniki regału i panel rzędów magazynu

Kafelki nad siatką opisują regał wybrany w panelu Rzędy magazynu, a podpis pod liczbą mówi, jak powstała wartość.

Lokalizacje zajęte i wolne razem z zablokowanymi dają liczbę wszystkich lokalizacji regału. Panel Rzędy magazynu wymienia regały literami, na zrzucie od A do I, i przy każdej literze pokazuje pasek oraz liczbę. To wypełnienie wagowe całego regału - dla regału A ta sama wartość co na pierścieniu nad siatką. Kliknięcie litery przełącza siatkę i kafelki na wybrany regał, więc najbardziej obciążony regał widać bez przeglądania siatek po kolei.

Dymek i panel szczegółów lokalizacji

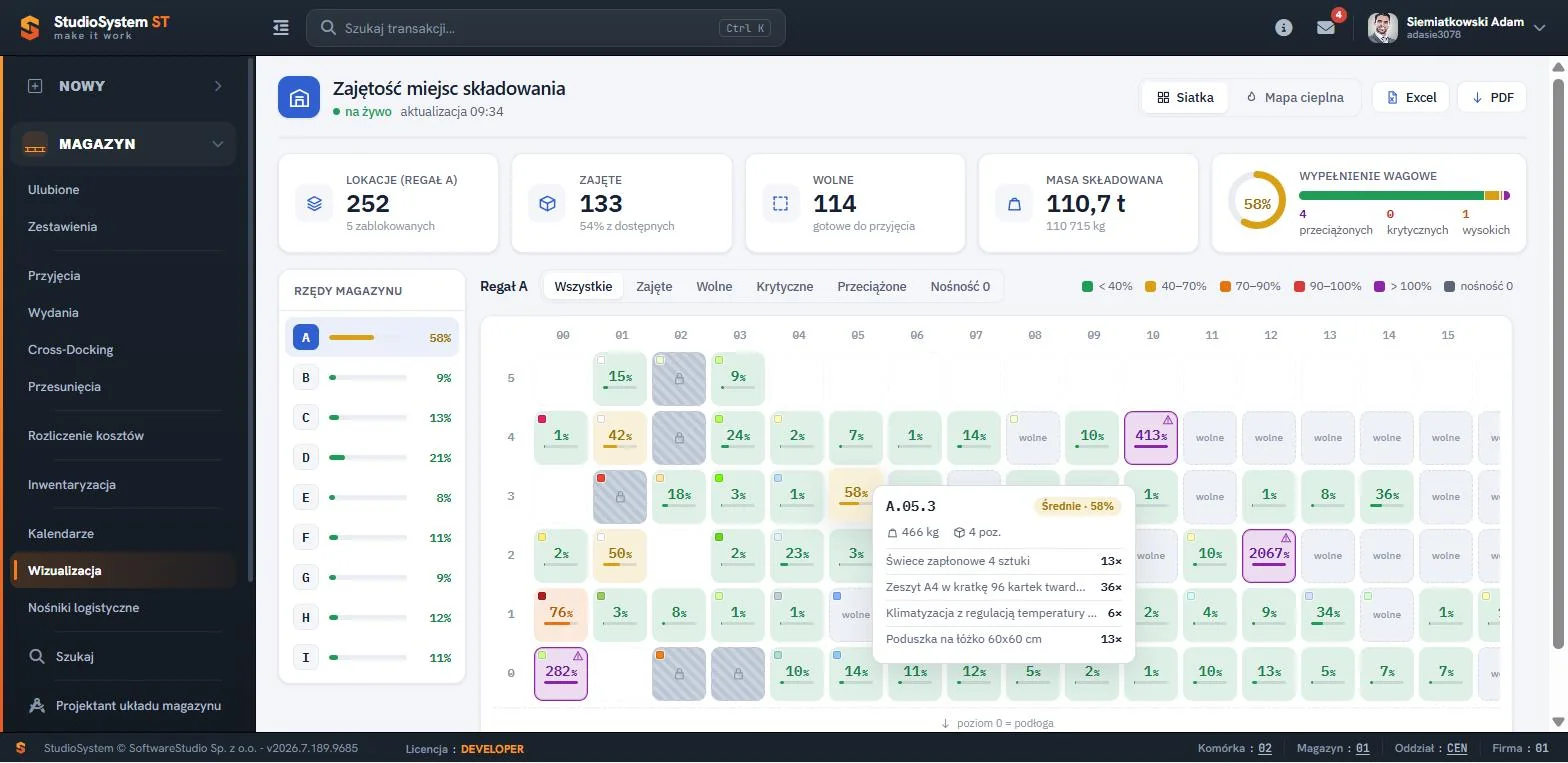

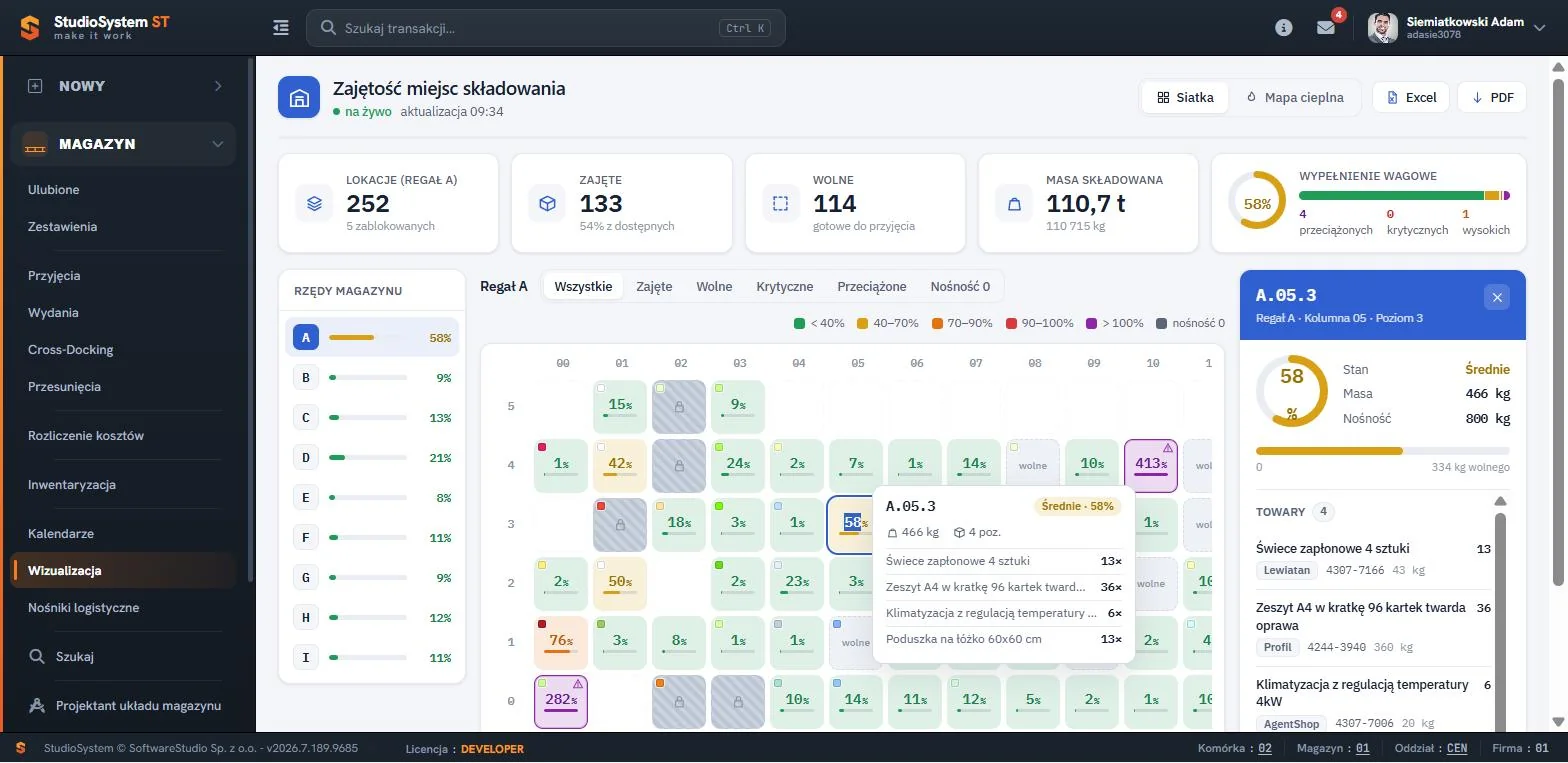

Dymek nad komórką podaje adres, słowną ocenę stanu z wartością wypełnienia, masę w kilogramach, liczbę pozycji i listę towarów z ilościami. Dwuklik otwiera panel po prawej stronie ekranu. Nagłówek panelu rozpisuje adres A.05.3 na regał A, kolumnę 05 i poziom 3, pierścień pokazuje wypełnienie, a obok widać słowną ocenę stanu oraz masę na tle nośności. Pasek pod pierścieniem mówi, ile kilogramów nośności zostało, a sekcja Towary wymienia pozycje z ilością, indeksem, masą i znacznikiem kontrahenta - właściciela towaru.

Ocena stanu, np. Niskie albo Średnie, opisuje słowami przedział wypełnienia. Przycisk Otwórz kartotekę lokacji na dole panelu prowadzi do karty miejsca składowania, bez zamykania wizualizacji. Panel przydaje się przy rozmieszczaniu dostawy: masa pozycji pokazuje, który towar najbardziej obciąża poziom i który warto przenieść w pierwszej kolejności.

Karta miejsca składowania

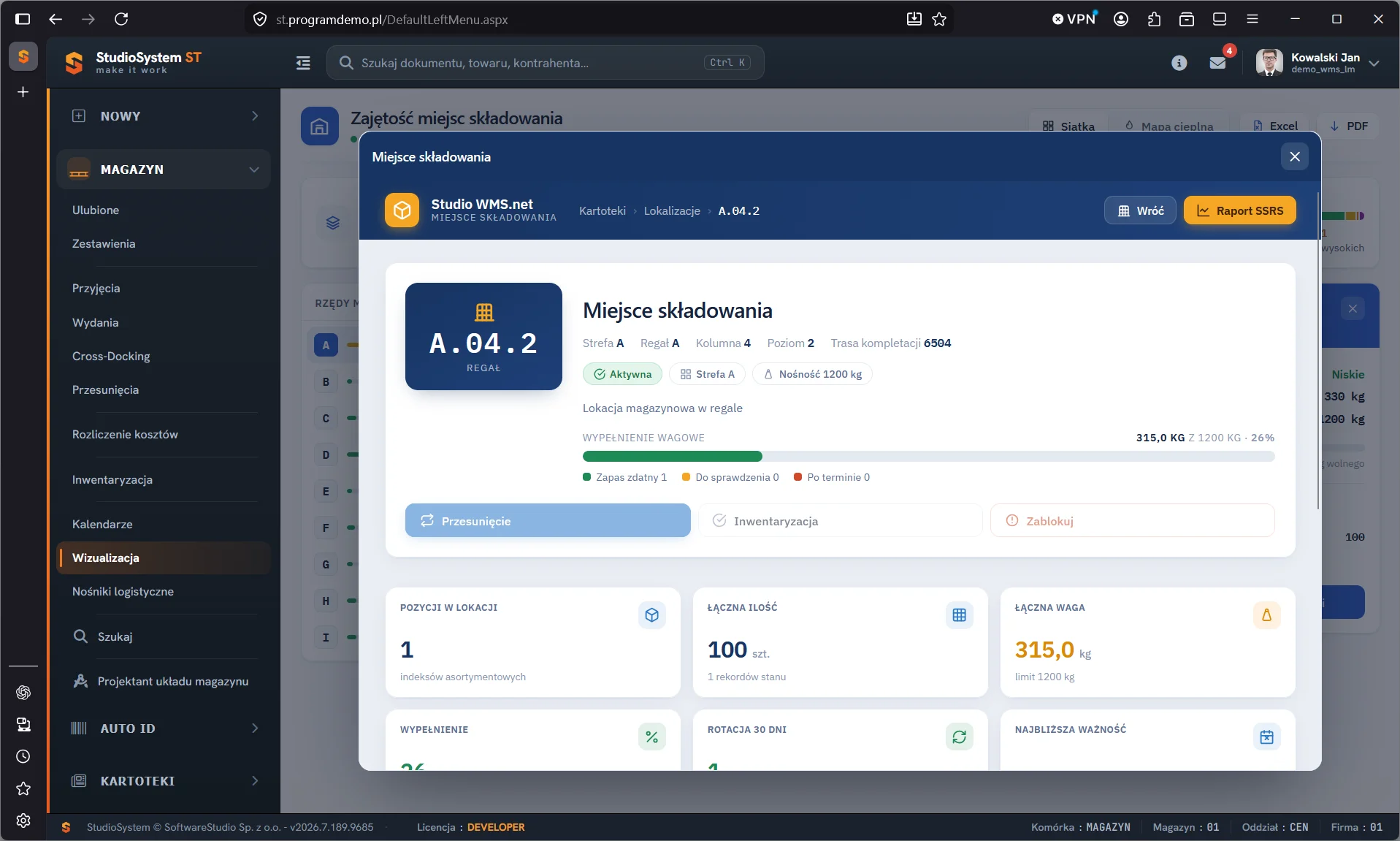

Karta otwiera się w oknie nad wizualizacją, a ścieżka w nagłówku - Kartoteki, Lokalizacje, adres miejsca - pokazuje, że to widok rekordu kartoteki lokalizacji. W bazie demonstracyjnej miejsce A.04.2 ma nośność 1200 kg, kod trasy kompletacji 6504 i status Aktywna.

Znaczenie pól kartoteki, od blokady po kod trasy, opisuje strona kartoteka lokalizacji magazynowych. Na hali zawartość tego samego miejsca magazynier sprawdza transakcją stan dla lokalizacji na kolektorze, skanując albo wpisując adres.

Siatka i mapa cieplna

Przełącznik w prawym górnym rogu zmienia sposób prezentacji. Siatka pokazuje w każdej komórce liczbę i mały pasek, więc służy do sprawdzania pojedynczych miejsc. Mapa cieplna rezygnuje z liczb: kolor przechodzi płynnie od małego do dużego wypełnienia, dzięki czemu skupiska ciężkich i pustych lokalizacji widać z daleka, np. na monitorze w biurze magazynu.

W obu widokach kolor wynika z wypełnienia wagowego, a nie z liczby operacji w lokalizacji. Mapa cieplna wczytuje regały po kolei i pokazuje postęp na pasku. Przyciski Excel i PDF zapisują bieżący stan zajętości - do arkusza i do raportu do wydruku. Rozstaw regałów planuje się w projektancie układu magazynu, a wizualizacja pokazuje obciążenie regałów istniejących w kartotece.

Wczytywanie danych i odświeżanie ekranu

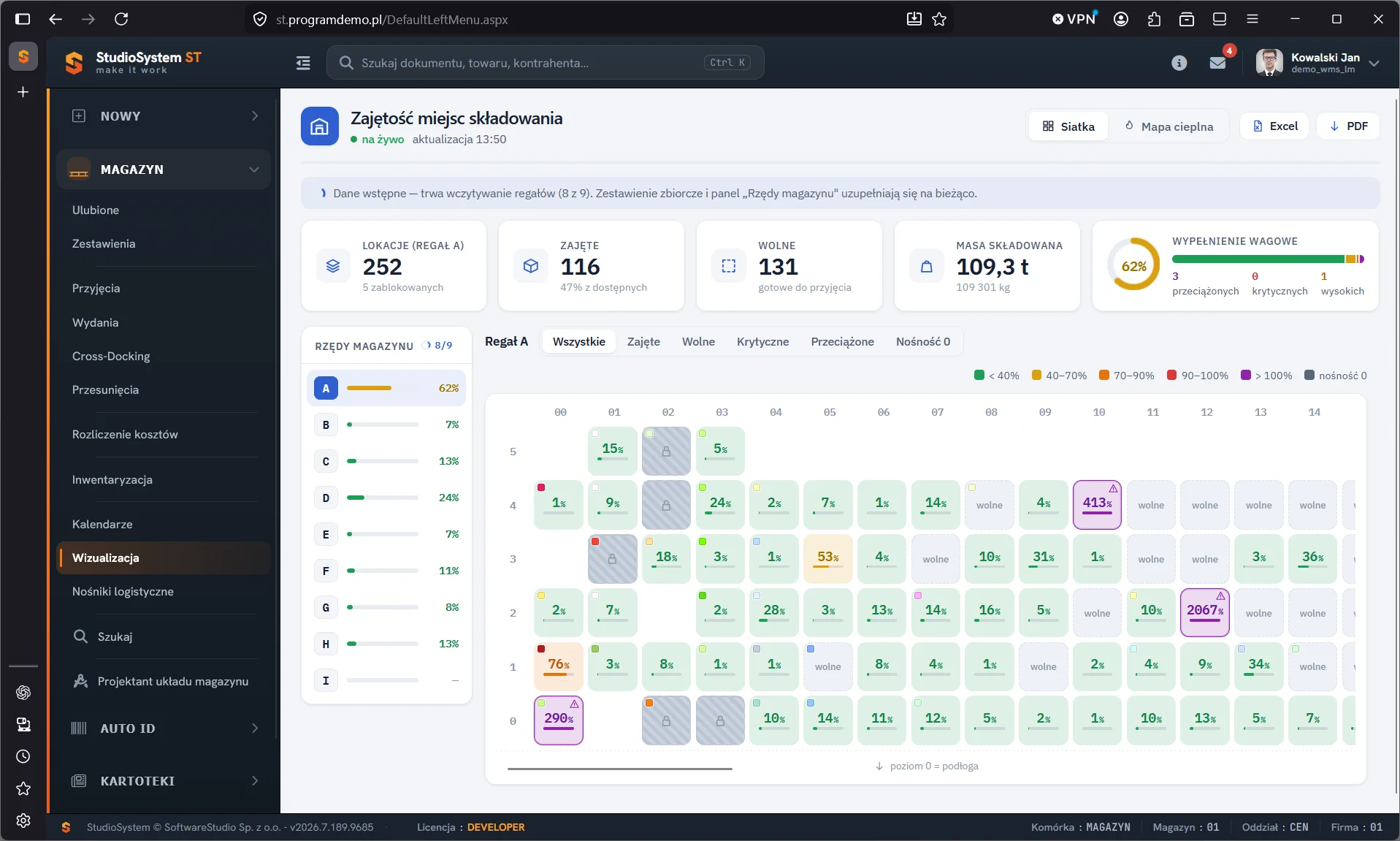

Po otwarciu ekranu system pobiera dane regał po regale. Dopóki trwa wczytywanie, nad kafelkami widnieje komunikat o danych wstępnych z licznikiem - na zrzucie z bazy demonstracyjnej 8 z 9 regałów - a regał I ma w panelu kreskę zamiast wartości. Kafelki i paski zmieniają się w trakcie wczytywania, dlatego liczby do notatki albo raportu odczytuje się po zniknięciu komunikatu.

Na żywo dotyczy zegara, nie danych. Znacznik na żywo i godzina w nagłówku odnoszą się do zegara ekranu. Dane o stanie ekran pobiera przy otwarciu wizualizacji i nie odświeża ich sam: zmiana stanu zapisana później pojawi się na siatce po ponownym otwarciu pozycji Wizualizacja. Stan w lokalizacjach nie jest przechowywany w osobnej tabeli - liczą go widoki SQL Server, które sumują ilości z pozycji dokumentów magazynowych; mechanizm opisuje dokumentacja widoków SQL Server w Microsoft Learn.

Wypełnienie wagowe a wykorzystanie miejsc w raporcie i na pulpicie

Zajętość magazynu pokazują trzy ekrany, ale każdy liczy ją inaczej. Przed porównaniem liczb trzeba ustalić, czy ekran liczy masę, czy miejsca.

Lokalizacja z jedną lekką paletą w raporcie i na pulpicie jest zajęta, a na wizualizacji ma kolor zielony i kilka procent. Z ciężkim towarem bywa odwrotnie: jedno zajęte miejsce na kilkanaście, ale czerwona komórka. Różnica wynika z miary, a nie z błędu danych.
