Wózki widłowe - kartoteka floty i przydział sprzętu do zleceń
Kartoteka wózków widłowych ewidencjonuje sprzęt transportu wewnętrznego. Każdy wózek ma numer ewidencyjny, kod, numer seryjny, kod kreskowy, rodzaj, napęd oraz przypisanie do oddziału i magazynu. Z kartoteki korzysta polecenie Zasoby w rejestrach zleceń, którym kierownik przydziela do zlecenia osobę odpowiedzialną i sprzęt, a rodzaj wózka podpowiada, jakich korytarzy wymaga hala.

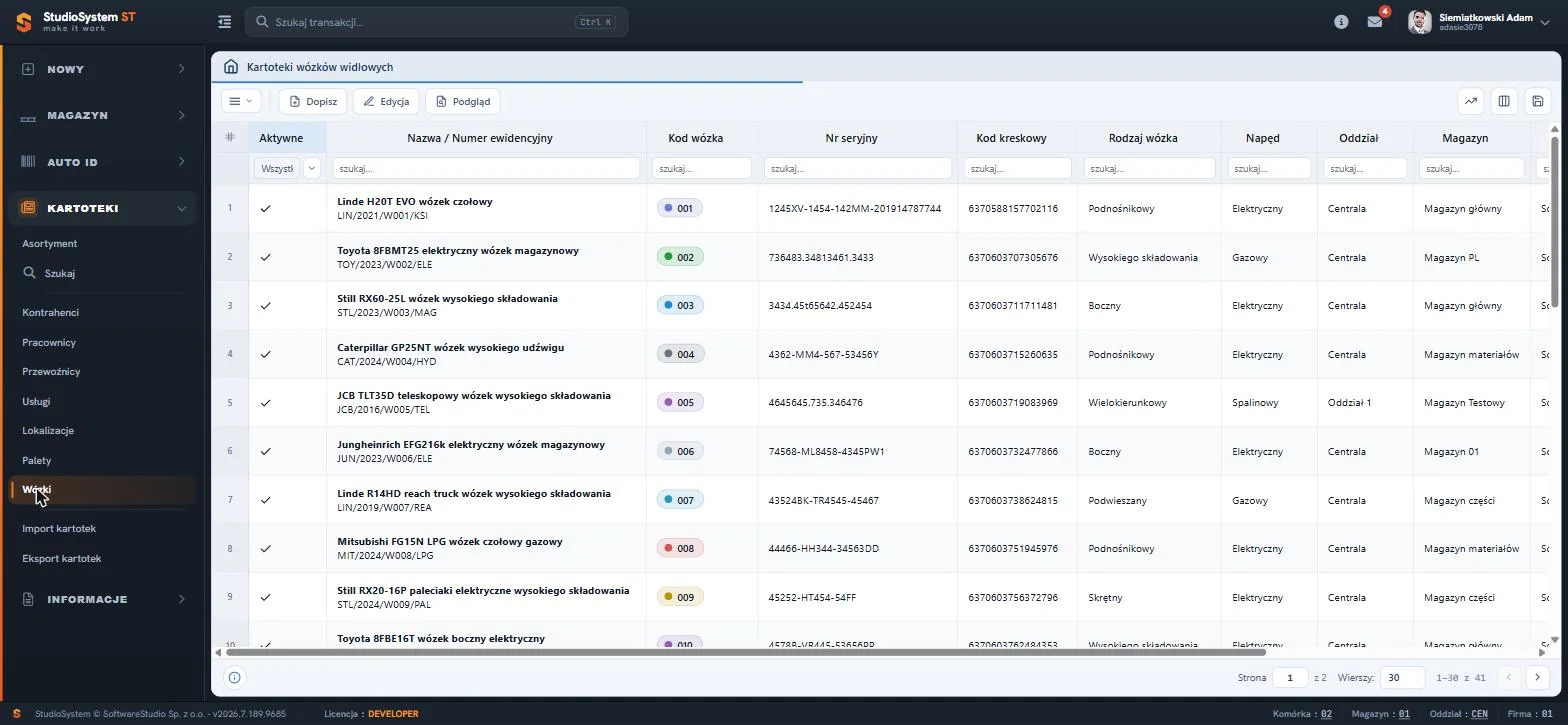

Rejestr otwiera pozycja Wózki w sekcji KARTOTEKI. Kolumna Nazwa / Numer ewidencyjny łączy model wózka z oznaczeniem wewnętrznym zapisanym pod nazwą, a Kod wózka system pokazuje jako kolorową etykietę z krótkim numerem, np. 001. Pasek narzędzi ma tylko przyciski Dopisz, Edycja, Podgląd - wózka nie usuwa się z kartoteki, tylko wyłącza znacznikiem Aktywne. W bazie demonstracyjnej kartoteka liczy 41 wózków na dwóch stronach po 30 wierszy.
Na tej stronie
Gdzie dane o wózkach działają w systemie
Kartoteka floty nie zmienia stanów magazynowych i nie tworzy dokumentów. Jej dane wykorzystuje się przy planowaniu pracy i przestrzeni.
| Obszar | Jak korzysta z danych o wózkach |
|---|---|
| Rejestry zleceń ZPZ i ZWZ | Polecenie Zasoby przydziela do zlecenia sprzęt i osobę odpowiedzialną. |
| Projektant układu magazynu | Wózek wybrany w kreatorze projektu - na podstawie składu floty - wyznacza minimalną szerokość korytarza sprawdzaną przy walidacji. |
| Utrzymanie ruchu | Numer seryjny i numer ewidencyjny łączą kartotekę z dokumentacją serwisu i dozoru technicznego. |
| Analiza floty | Grupowanie po rodzaju wózka i napędzie, filtr po oddziale albo magazynie. |
Kolumny kartoteki wózków
| Kolumna | Zawartość | Jak wykorzystać |
|---|---|---|
| Aktywne | Znacznik eksploatacji wózka. | Wózek sprzedany albo zezłomowany wyłącza się tym znacznikiem. |
| Nazwa / Numer ewidencyjny | Model wózka i numer ewidencyjny nadany w firmie. | Numer ewidencyjny łączy kartotekę z dokumentacją serwisową i ewidencją środków trwałych. |
| Kod wózka | Krótki kod z kolorową etykietą. | Szybkie rozróżnienie wózków na listach. |
| Nr seryjny | Numer fabryczny nadany przez producenta. | Identyfikacja wózka w dokumentacji producenta i dozoru technicznego. |
| Kod kreskowy | Numer do oznaczenia wózka etykietą z kodem. | Zeskanowanie etykiety do filtra kolumny odnajduje wózek w kartotece. |
| Rodzaj wózka | W bazie demonstracyjnej m.in. podnośnikowy, wysokiego składowania, boczny, wielokierunkowy, skrętny, podwieszany. | Grupowanie po tej kolumnie pokazuje strukturę floty. |
| Napęd | Rodzaj napędu, w bazie demonstracyjnej: elektryczny, gazowy, spalinowy. | Planowanie ładowania baterii i pracy w halach zamkniętych. |
| Oddział, Magazyn | Miejsce pracy wózka. | Filtr po magazynie pokazuje sprzęt jednej hali. |
| Zapisał, Data zapisu, Nr referencyjny | Dane zapisu rekordu, widoczne po przewinięciu tabeli w prawo. | Kontrola zmian w kartotece floty. |
Strukturę floty najszybciej pokazuje okno Grupuj i podsumuj, uruchamiane ikoną Analiza danych w prawej części paska. Liczy ono grupy na całym przefiltrowanym zbiorze, nie tylko na bieżącej stronie tabeli - opis narzędzia zawiera strona grupowanie i sumowanie danych w tabeli.
Przydział wózka do zlecenia
Przycisk Zasoby leży na pasku rejestrów zleceń, np. zleceń przyjęcia ZPZ oczekujących na realizację, między przyciskami Podgląd i Realizuj PZ. Polecenie przydziela do zlecenia zasoby - osobę odpowiedzialną i sprzęt - z kartoteki pracowników i z tej kartoteki. Wybrana osoba pojawia się w kolumnie Odpowiedzialny z inicjałami w kolorowym awatarze. Ten sam przycisk mają zlecenia wydania ZWZ oczekujące na realizację.
Kartotekę floty aktualizuje się przy każdej zmianie w parku maszynowym. Przydział sprzętu do zlecenia ma sens tylko wtedy, gdy lista wózków odpowiada temu, co naprawdę jeździ po hali, a lista osób - aktualnej kartotece pracowników magazynu.
Przydział a przejęcie dokumentu na kolektorze. Pole osoby odpowiedzialnej wypełnia polecenie Zasoby albo sam kolektor. Gdy magazynier przejmuje dokument PZB albo WZB z bufora w trybie automatycznym, jedno polecenie UPDATE wpisuje go jako odpowiedzialnego tylko wtedy, gdy pole jest puste, a klauzula OUTPUT zwraca faktycznego właściciela dokumentu. Drugi terminal dostaje wtedy ekran Dokument zajęty. Działanie klauzuli opisuje dokumentacja klauzuli OUTPUT w Microsoft Learn.
Rodzaj wózka a szerokość korytarza

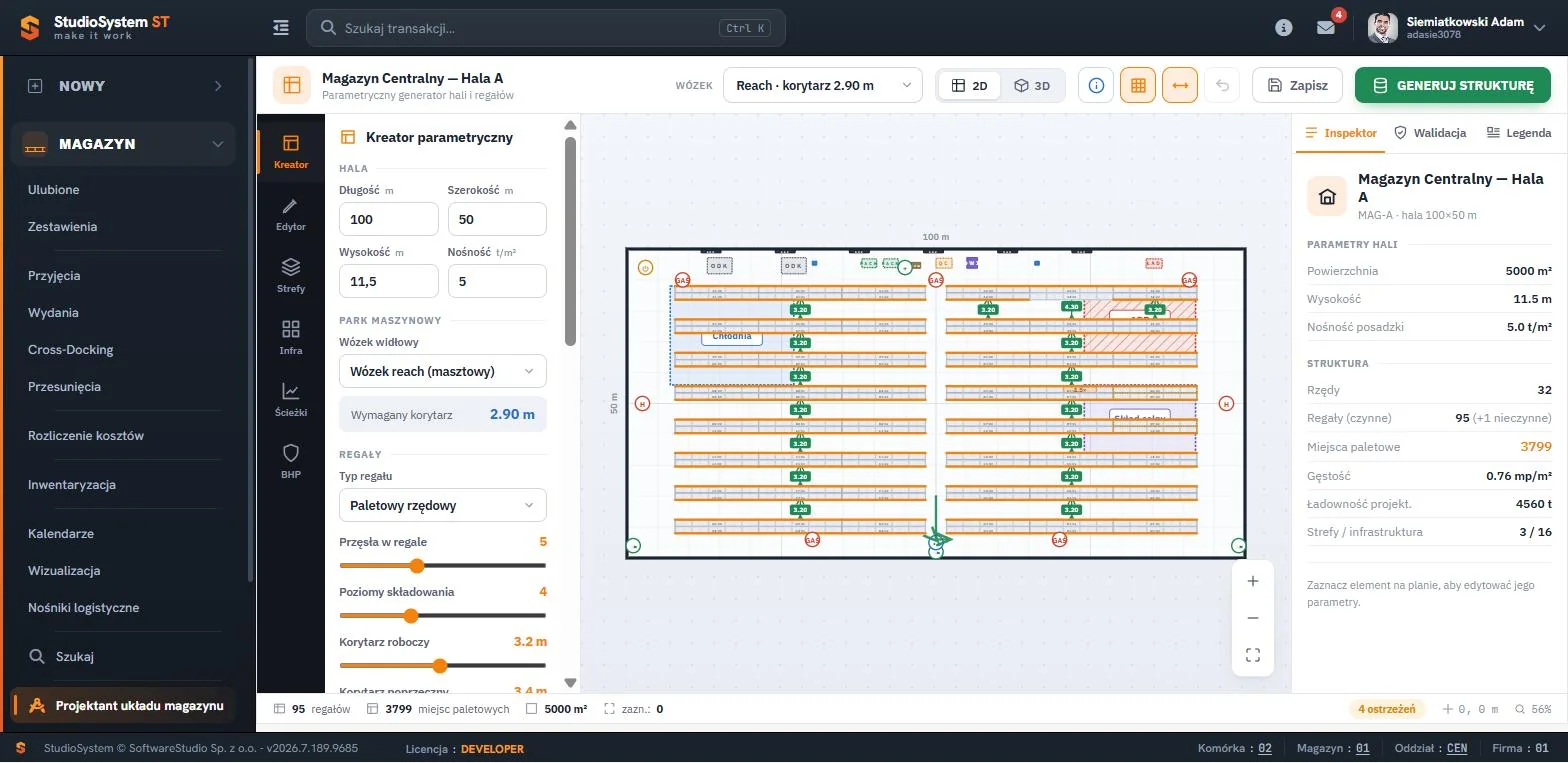

Rodzaj wózka decyduje o szerokości korytarza roboczego, a więc o liczbie miejsc paletowych, które zmieszczą się na hali. W kreatorze projektanta układu magazynu parametr Wózek widłowy należy do sekcji Park maszynowy, a wybrany wózek widać też w górnym pasku projektanta. Walidacja projektu sprawdza, czy korytarze mają co najmniej wymaganą szerokość, z tolerancją 0,05 m.
| Wózek w projektancie | Minimalna szerokość korytarza |
|---|---|
| Wózek wąskokorytarzowy VNA | 1,75 m |
| Wózek paletowy | 2,30 m |
| Wózek wysokiego składowania typu reach | 2,90 m |
| Wózek czołowy | 3,90 m |
Błędy walidacji blokują generowanie struktury, czyli zamianę planu regałów na listę adresów lokalizacji. Parametr wózka wybiera się z listy projektanta, a projekt zapisuje się w pamięci przeglądarki, nie w bazie WMS. Punktem wyjścia przy jego wyborze jest kartoteka floty: korytarz musi pasować do wózka o największych wymaganiach, który ma w nim pracować. Najczęstsze błędy przy rozplanowaniu regałów omawia artykuł o planowaniu układu regałów w magazynie.
Przeglądy i dozór techniczny wózków
Wózki jezdniowe podnośnikowe z mechanicznym napędem podnoszenia podlegają w Polsce dozorowi technicznemu UDT, a ich operator musi mieć zaświadczenie kwalifikacyjne. Terminy badań i przeglądów prowadzi się zwykle w systemie utrzymania ruchu klasy CMMS - w ofercie SoftwareStudio jest to Studio TCS.net, program do narzędziowni i utrzymania ruchu. Numer seryjny i numer ewidencyjny z kartoteki wózków pozwalają jednoznacznie powiązać oba rejestry.
Kartoteka nie zastępuje dokumentacji dozoru. Kartoteka wózków w Studio WMS.net opisuje sprzęt na potrzeby pracy magazynu: identyfikację, rodzaj, napęd i miejsce pracy. Protokoły badań, decyzje dozoru i uprawnienia operatorów przechowuje się w dokumentacji technicznej firmy albo w systemie utrzymania ruchu.
Typowe sytuacje w kartotece floty
| Objaw | Najczęstsza przyczyna | Co zrobić |
|---|---|---|
| Na liście jest sprzęt, którego nie ma już w firmie | Znacznik Aktywne nie został wyłączony. | Wyłączyć znacznik w edycji wózka. |
| Walidacja projektu zgłasza zbyt wąskie korytarze | Wybrany w projektancie wózek wymaga szerszego korytarza. | Poszerzyć korytarz albo wybrać wózek odpowiadający flocie. |
| Kolumna Odpowiedzialny w rejestrze zleceń jest pusta | Zlecenie nie ma przydzielonych zasobów. | Przydzielić osobę i sprzęt poleceniem Zasoby. |
Ćwiczenie w demo - lekcja lub zajęcia
Ćwiczenie: przeanalizuj flotę wózków i dobierz do niej szerokość korytarza
Uczeń łączy dane o sprzęcie z projektem hali, tak jak kierownik planujący przebudowę strefy regałów. Rola w demo: kierownik magazynu. Czas: około 15 minut.
- Otwórz bezpłatne demo Studio WMS.net w roli kierownika magazynu i przejdź do KARTOTEKI, Wózki.
- Kliknij ikonę Analiza danych, wybierz Grupuj i podsumuj, a jako grupę wskaż kolumnę Rodzaj wózka. Zapisz liczbę wózków w każdej grupie.
- Wpisz spal w filtr kolumny Napęd i wypisz magazyny, w których pracują wózki spalinowe.
- W sekcji MAGAZYN otwórz Projektant układu magazynu. W kreatorze zmień wózek na czołowy, odczytaj wymagany korytarz i sprawdź wynik na zakładce Walidacja. Projekt zapisuje się tylko w Twojej przeglądarce - na koniec przywróć poprzedni wybór.
- Porównaj rodzaje wózków z kartoteki z listą wózków w projektancie i wskaż wózek, dla którego trzeba projektować najszersze korytarze.
Pytanie kontrolne. Dlaczego jeden wózek czołowy we flocie może wymusić szersze korytarze w strefie, w której pracują też wózki wąskokorytarzowe?
Podstawa programowa. Ćwiczenie realizuje efekt "stosuje systemy informatyczne w procesie magazynowania" z kwalifikacji SPL.01 Obsługa magazynów (jednostka SPL.01.5), w tym kryterium "obsługuje programy magazynowe". Pozostałe ćwiczenia zebraliśmy na stronie demo WMS na zajęciach z gospodarki magazynowej.
Najczęstsze pytania
Czy kartoteka wózków rejestruje, kto jeździ danym wózkiem?
Kartoteka opisuje sprzęt i jego przypisanie do oddziału oraz magazynu. Przydział osoby i sprzętu do konkretnego zlecenia wykonuje polecenie Zasoby w rejestrach zleceń.
Do czego służy kod kreskowy wózka?
Pozwala oznaczyć wózek etykietą z kodem. Skaner działa jak klawiatura, więc zeskanowanie etykiety do filtra kolumny Kod kreskowy odnajduje wózek w kartotece.
Skąd projektant układu magazynu wie, jakiego wózka użyć?
Wózek do walidacji korytarzy wybiera się z listy w kreatorze projektanta; każda pozycja ma przypisaną minimalną szerokość korytarza. Projekt zapisuje się w pamięci przeglądarki, nie w bazie WMS.
Jak wycofać wózek z floty?
Wyłączyć znacznik Aktywne w edycji wózka. Pasek narzędzi nie ma polecenia Usuń, więc rekord zostaje w kartotece.
Gdzie prowadzić terminy badań UDT wózków?
W dokumentacji technicznej firmy albo w systemie utrzymania ruchu, np. Studio TCS.net. Numer seryjny i numer ewidencyjny z kartoteki wózków łączą oba rejestry.
Słownik pojęć
- Wózek widłowy
- Wózek jezdniowy z widłami do podnoszenia i przewożenia ładunków na paletach, podstawowy sprzęt transportu wewnętrznego w magazynie.
- Numer ewidencyjny
- Oznaczenie wózka nadane w firmie, zapisane w kartotece pod nazwą modelu i używane w dokumentacji serwisowej.
- Wózek wysokiego składowania (reach)
- Wózek z wysuwanym masztem do pracy przy regałach wysokiego składowania; w projektancie wymaga korytarza co najmniej 2,90 m.
- Wózek wąskokorytarzowy (VNA)
- Wózek do bardzo wąskich korytarzy, pobierający ładunek z boku; w projektancie wymaga korytarza co najmniej 1,75 m.
- Korytarz roboczy
- Przejście między regałami, w którym wózek wykonuje manewr odkładania i pobierania palet.
- Dozór techniczny UDT
- Nadzór Urzędu Dozoru Technicznego nad urządzeniami technicznymi, m.in. wózkami jezdniowymi podnośnikowymi z mechanicznym napędem podnoszenia.
- Zasoby zlecenia
- Osoba odpowiedzialna i sprzęt przydzielone do zlecenia poleceniem Zasoby z kartotek pracowników i wózków widłowych.
