Jednostki logistyczne SSCC - agregacja opakowań w paletę z numerem GS1

Ekran Jednostki logistyczne SSCC buduje hierarchię opakowań zbiorczych: pojedyncze opakowanie trafia do kartonu, karton na paletę, a paleta dostaje osiemnastocyfrowy numer SSCC. Kierownik magazynu przygotowuje tu jednostkę do wysyłki i do oznakowania etykietą logistyczną. Jednostki opisują fizyczne opakowanie towaru - stan magazynowy nadal liczą dokumenty magazynowe.

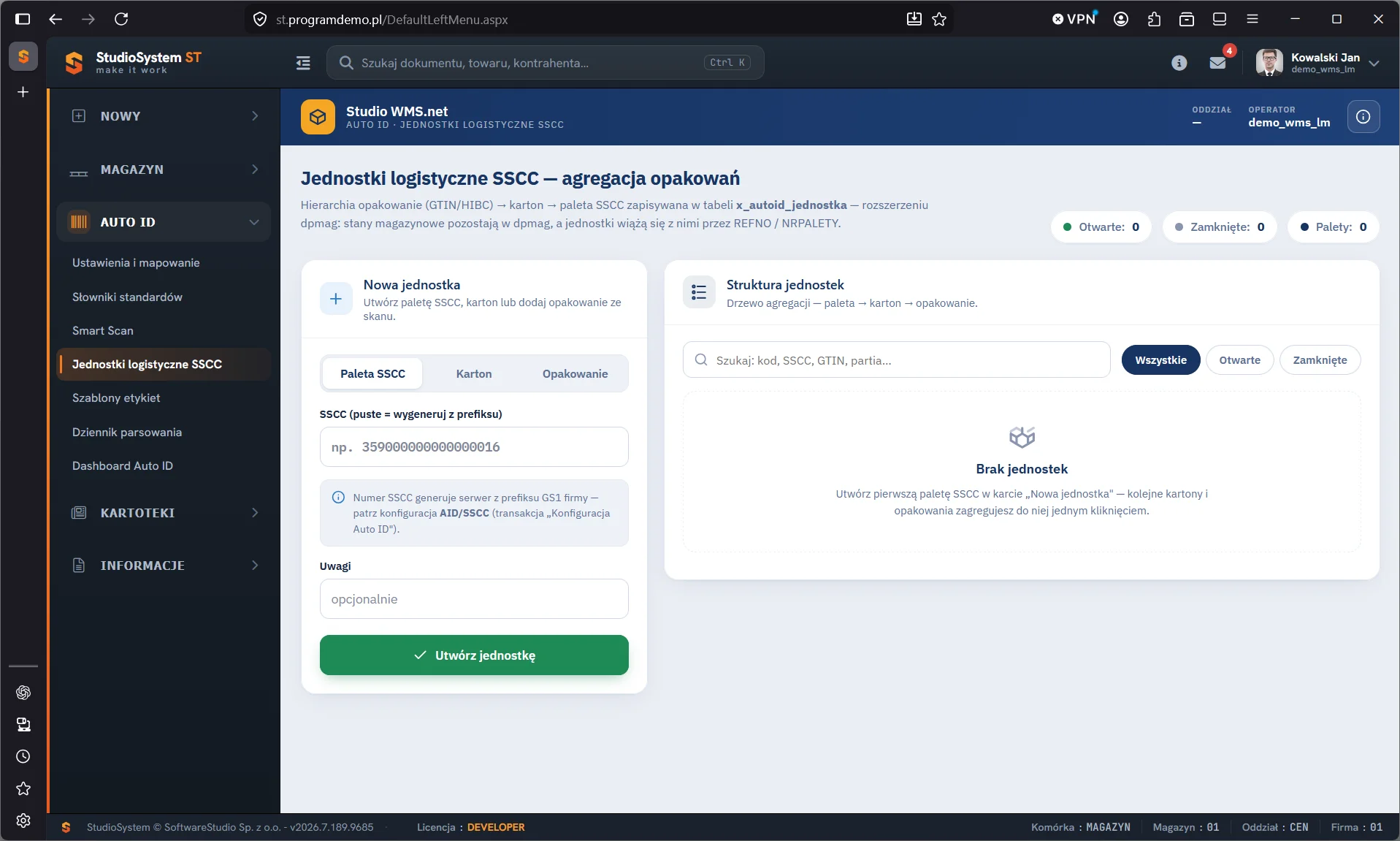

Lewy panel Nowa jednostka ma zakładki odpowiadające poziomom hierarchii: Paleta SSCC, Karton, Opakowanie. W zakładce palety widać pole SSCC z opisem "puste = wygeneruj z prefiksu", przykładowy numer w polu i notkę o generowaniu numeru na serwerze. Prawy panel Struktura jednostek ma wyszukiwarkę i przełączniki statusu (Wszystkie, Otwarte, Zamknięte). Liczniki nad panelami pokazują, że w bazie demonstracyjnej w chwili zrzutu rejestr był pusty.

Trzy poziomy hierarchii jednostek

Standard GS1 nazywa jednostką logistyczną każde opakowanie utworzone do transportu lub składowania, które trzeba śledzić w łańcuchu dostaw - zwykle paletę, czasem pojedynczy karton wysyłkowy. W łańcuchu dostaw odbiorca, który dostał wcześniej informację o składzie palety, może ją przyjąć jednym skanem numeru SSCC zamiast skanowania każdego kartonu. Szersze omówienie standardu zawiera artykuł SSCC - numer jednostki logistycznej i agregacja opakowań.

Jednostka ma status Otwarta, dopóki przyjmuje zawartość, i Zamknięta, gdy jej skład jest kompletny. Model danych przewiduje też status Wydana dla jednostek, które opuściły magazyn. Miejsce ekranu w całym module pokazuje strona moduł Auto ID - automatyczna identyfikacja towarów.

Budowa numeru SSCC-18 i cyfra kontrolna

SSCC (Serial Shipping Container Code) ma zawsze 18 cyfr. Siedemnaście pierwszych to dane, osiemnasta jest cyfrą kontrolną liczoną algorytmem modulo 10 - tym samym, którego GS1 używa dla numerów GTIN i GLN. W kodzie kreskowym numer poprzedza identyfikator zastosowania (00).

Przykładem jest numer z podpowiedzi pola SSCC: 359000000000000016. Cyfry danych na pozycjach nieparzystych (1, 3, 5... 17) mnoży się przez 3, na parzystych przez 1, a iloczyny sumuje. Niezerowe są tu tylko cztery cyfry danych: 3 na pozycji 1 (3 x 3 = 9), 5 na pozycji 2 (5 x 1 = 5), 9 na pozycji 3 (9 x 3 = 27) oraz 1 na pozycji 17 (1 x 3 = 3). Suma wynosi 44, a cyfra kontrolna to różnica do najbliższej wielokrotności dziesięciu nie mniejszej od sumy: 50 - 44 = 6. Wynik sprawdzisz w kalkulatorze cyfry kontrolnej GS1.

Pomyłka w jednej cyfrze zmienia sumę, więc weryfikacja etykiet w transakcji Smart Scan oznacza przekłamany numer werdyktem Błąd. Cyfrę rozszerzenia i prefiks firmy administrator wpisuje jako jedną wartość w słownikach systemu w panelu Administratora. Globalną unikalność numerów daje dopiero prefiks nadany Twojej firmie przez organizację GS1 - zasady opisuje strona standardu SSCC w serwisie GS1.

Numer seryjny z sekwencji SQL Server. Numer seryjny palety pochodzi z obiektu sekwencji bazy danych, z którego korzystają też automatyczne kody kartonów i opakowań. Sekwencja wydaje wartości niezależnie od transakcji - wartość pobrana przy operacji odrzuconej nie wraca do puli, więc w numeracji zdarzają się przerwy. Unikalność SSCC wśród aktywnych jednostek dodatkowo pilnuje indeks unikalny bazy. Mechanizm opisuje dokumentacja numerów sekwencyjnych w Microsoft Learn.

Pola formularza nowej jednostki

Zakładkę wybiera się przed wypełnieniem pól, bo każda tworzy jednostkę innego poziomu. Przycisk Utwórz jednostkę zapisuje rekord w bazie od razu - jednostka nie ma bufora ani osobnego zatwierdzenia.

Po skanie opakowania system szuka kartoteki asortymentu po kodzie EAN; GTIN-14 z zerem na początku dopasowuje się również do EAN-13. Gdy kartoteki nie ma, panel pokazuje "Towar poza kartoteką" i jednostka zapisze się z samym numerem. Kod HIBC zapisuje w jednostce identyfikator etykietującego (LIC) oraz numer katalogowy produktu. Pole kodu w kartotece opisuje strona kartoteka asortymentu z kodami EAN.

Drzewo struktury jednostek i operacje na wierszu

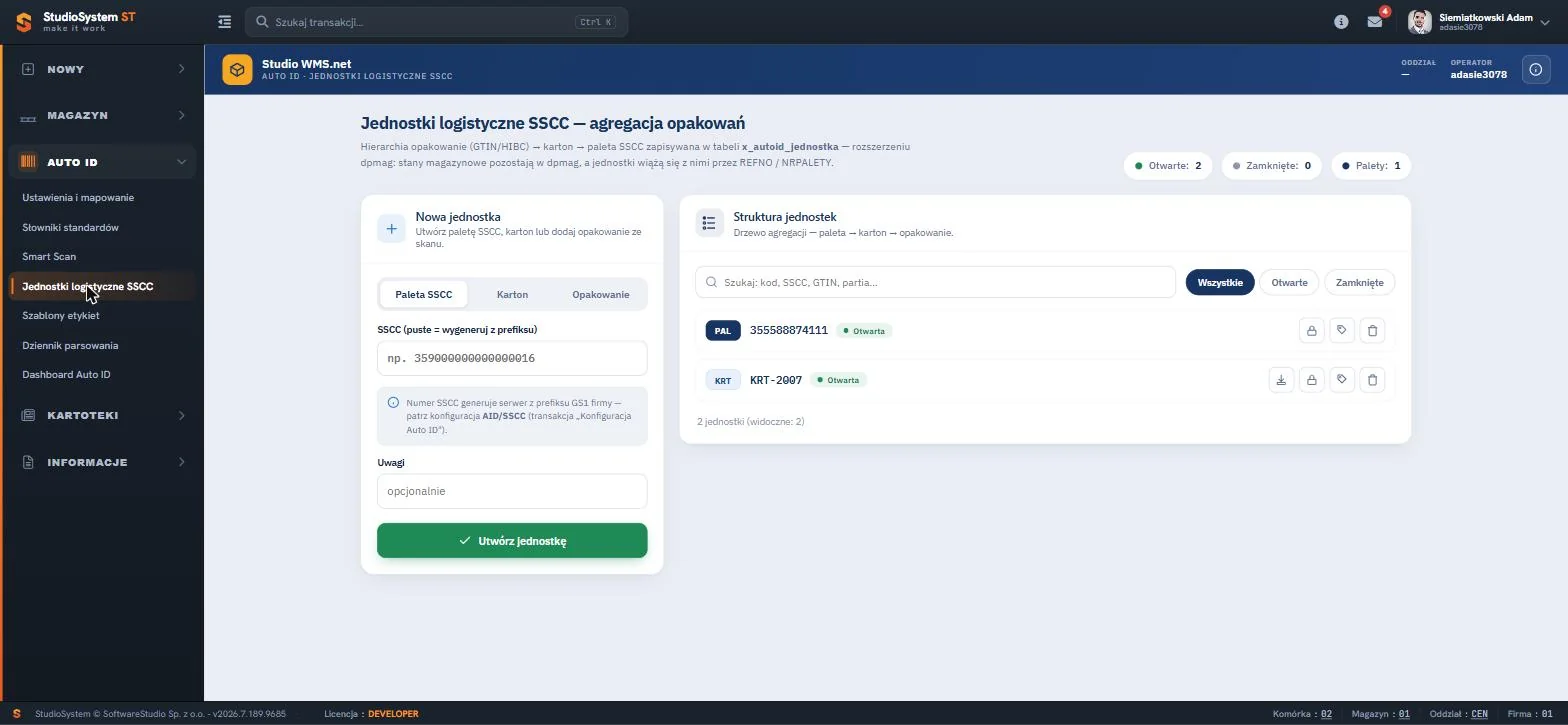

Na tym zrzucie z bazy demonstracyjnej liczniki pokazują dwie jednostki otwarte i jedną paletę. Wiersz palety ma trzy ikony (zamknięcie, etykieta, kosz), a wiersz kartonu dodatkowo ikonę agregacji, bo karton można jeszcze wstawić do palety. Kod palety ma tu dwanaście cyfr, więc nie jest numerem SSCC - to kod wpisany ręcznie.

Drzewo wcina jednostki według poziomu i przy każdej pokazuje zawartość: liczbę elementów z sumą sztuk, a przy opakowaniu ilość z partią i terminem. Wyszukiwarka działa na wczytanej liście i porównuje frazę z kodem, numerem SSCC, GTIN, partią oraz nazwą towaru; jednostki nadrzędne dopasowanego wiersza zostają widoczne. Lista obejmuje jednostki Twojego magazynu, do 500 najnowszych.

Reguły agregacji i komunikaty serwera

Reguła hierarchii. Opakowanie może trafić do kartonu albo bezpośrednio na paletę, karton tylko na paletę, a paleta nie ma jednostki nadrzędnej. Jednostka nie może być własnym rodzicem, a operacja, która utworzyłaby cykl w drzewie, zostaje odrzucona. Do jednostki zamkniętej nie da się niczego dołożyć.

Reguły sprawdza procedura składowana w bazie, a nie przeglądarka: ekran podpowiada dozwolone jednostki nadrzędne, ale decyzję podejmuje serwer i zwraca komunikat w dymku na dole ekranu. Zamknięty karton można postawić na otwartej palecie - to zwykła kolejność pakowania.

Zamknięcie jednostki i prosta etykieta ZPL

Zamknięcie potwierdza, że skład jednostki jest kompletny. Po zapisie dymek podaje liczbę elementów i sumę ilości - liczone dla bezpośredniej zawartości, więc dla palety z kartonami liczą się kartony, a nie sztuki w kartonach.

Zamknięcia nie cofniesz z ekranu. Ekran jednostek nie ma polecenia ponownego otwarcia. Z zamkniętej palety nie da się wyjąć kartonu ani dołożyć nowego, a jednostki z zawartością nie da się usunąć. Przed zamknięciem porównaj drzewo z tym, co fizycznie stoi na palecie.

Ikona etykiety otwiera okno z kodem ZPL wygenerowanym w przeglądarce. Dla palety jest to kod GS1-128 z identyfikatorem (00) i numerem SSCC oraz zapis czytelny pod kodem; dla kartonu i opakowania - kod z identyfikatorem (01) i numerem GTIN, o ile jednostka go ma. Kod można skopiować albo pobrać jako plik .zpl. Program nie wysyła go do drukarki - plik trafia na drukarkę etykiet poza Studio WMS.net. Pełne układy etykiet opisuje strona szablony etykiet ZPL i podgląd wydruku.

Jednostki Auto ID a stan magazynowy i numer palety

Stan magazynowy w Studio WMS.net liczą widoki SQL z pozycji dokumentów magazynowych. Jednostki Auto ID tego stanu nie zmieniają: utworzenie palety SSCC nie przyjmuje towaru, a usunięcie kartonu niczego nie wydaje. Model danych przewiduje powiązanie jednostki z dokumentem i z numerem palety ze stanu, bez kluczy obcych. Ekran jednostek w obecnej wersji tych powiązań nie wypełnia, a statusu Wydana żaden ekran nie ustawia.

Obie numeracje mają po osiemnaście cyfr, co sprzyja pomyłkom. Numer palety z przyjęcia nie nadaje się na etykietę SSCC dla odbiorcy. Rodzaje nośników opisuje strona palety i nośniki logistyczne w kartotekach, a ogólne definicje pojęć SSCC i GTIN - słownik pojęć WMS i logistyki.
