Odczyty kamer LPR - rejestr odczytów tablic z decyzją o wjeździe i jej powodem
Rejestr Odczyty kamer zestawia każdy odczyt tablicy rejestracyjnej z kamery przy bramie: kiedy, którą kamerą, w którą stronę jedzie pojazd, jaki numer odczytano i z jaką pewnością. Obok widać decyzję systemu, Wpuść albo Brak uprawnień, oraz jej powód zapisany zwykłym zdaniem. Decyzję liczy program: najpierw sprawdza białą listę, potem awizację w tym samym magazynie. W demo odczyty są symulowane, a ekran nie otwiera szlabanu, więc służy do oceny zasad i do rozmowy z ochroną, a nie do sterowania bramą.
Nad tabelą leży przycisk Podgląd awizacji, menu z trzema kreskami oraz po prawej ikony analizy danych, wyboru kolumn i zapisu widoku. Panel Przedział czasowy ustawia domyślnie ostatni miesiąc, a każda kolumna ma własne pole filtra. Najnowsze odczyty są na górze. Pozycja Odczyty kamer stoi w menu LPR po Zdjęciach tablic, a przed rejestrem Kamery.
Na tej stronie
Co pokazuje rejestr

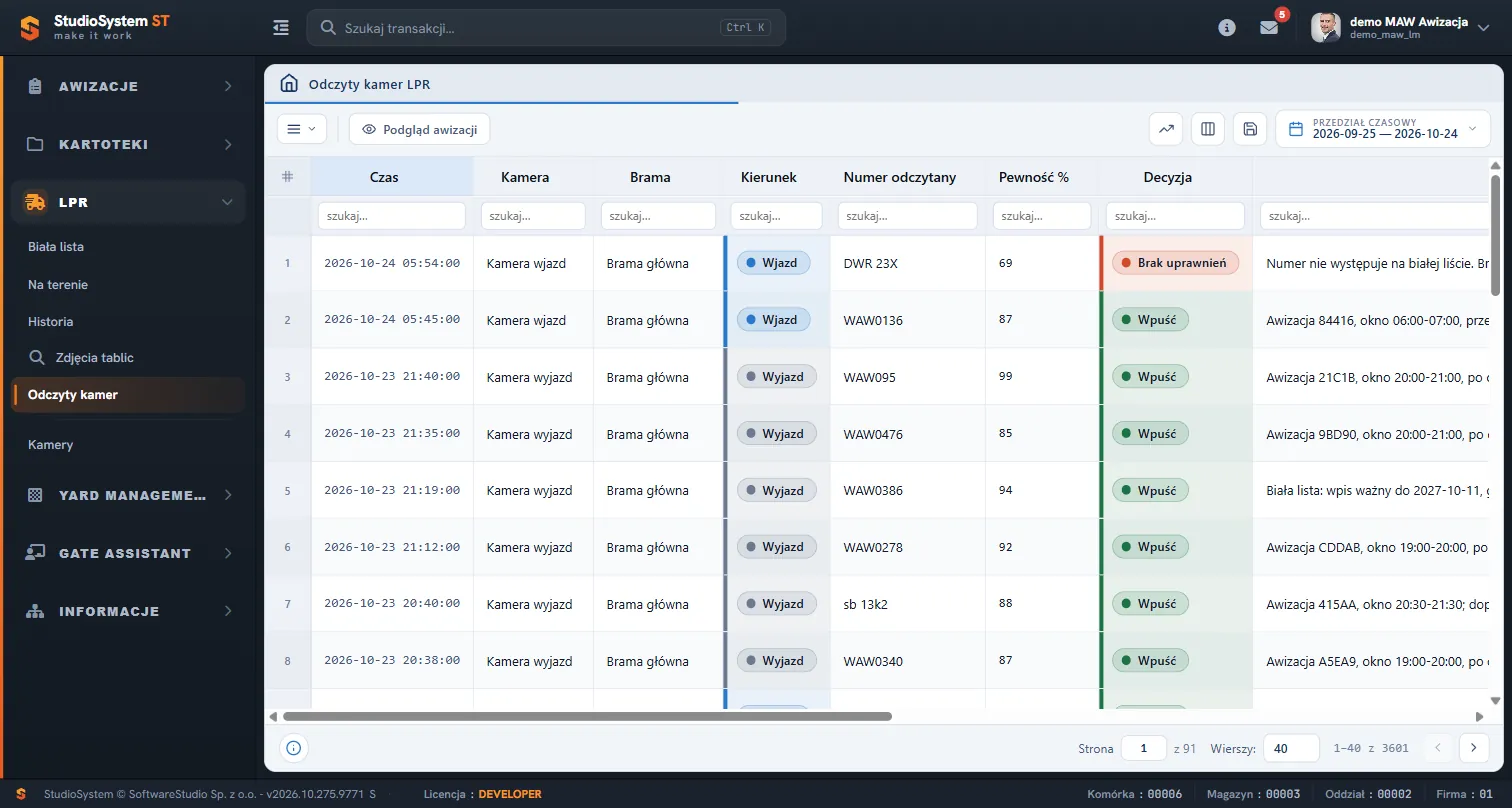

Jeden wiersz to jeden przejazd pojazdu przez punkt kontroli. Wiersze tworzy program przy zapisie odczytu, a użytkownik ich nie wpisuje ani nie poprawia, więc ekran jest tylko do odczytu. Kolumny przesuniesz paskiem pod tabelą, a ich widoczność ustawisz ikoną wyboru kolumn.
| Kolumna | Zawartość | Jak wykorzystać |
|---|---|---|
| Czas | Data i godzina odczytu. | Zawężenie do zmiany lub do godzin, w których zgłoszono zdarzenie. |
| Kamera, Brama | Opis kamery z rejestru Kamery i brama, przy której stoi. | Ustalenie punktu kontroli, który widział pojazd. |
| Kierunek | Wjazd (niebieski) albo Wyjazd (szary); wynika z opisu kamery. | Oddzielenie wjazdów od wyjazdów jednym filtrem. |
| Numer odczytany | Tekst z tablicy tak, jak odczytała go kamera, także z literówką. | Wyszukanie numeru; spacje i wielkość liter nie mają znaczenia przy decyzji. |
| Pewność % | Ocena wiarygodności odczytu z kamery. | Szybkie wskazanie odczytów, które warto sprawdzić wzrokiem. Nie wpływa na decyzję. |
| Decyzja | Wpuść (zielony) albo Brak uprawnień (czerwony). | Filtr Brak daje listę odmów do wyjaśnienia. |

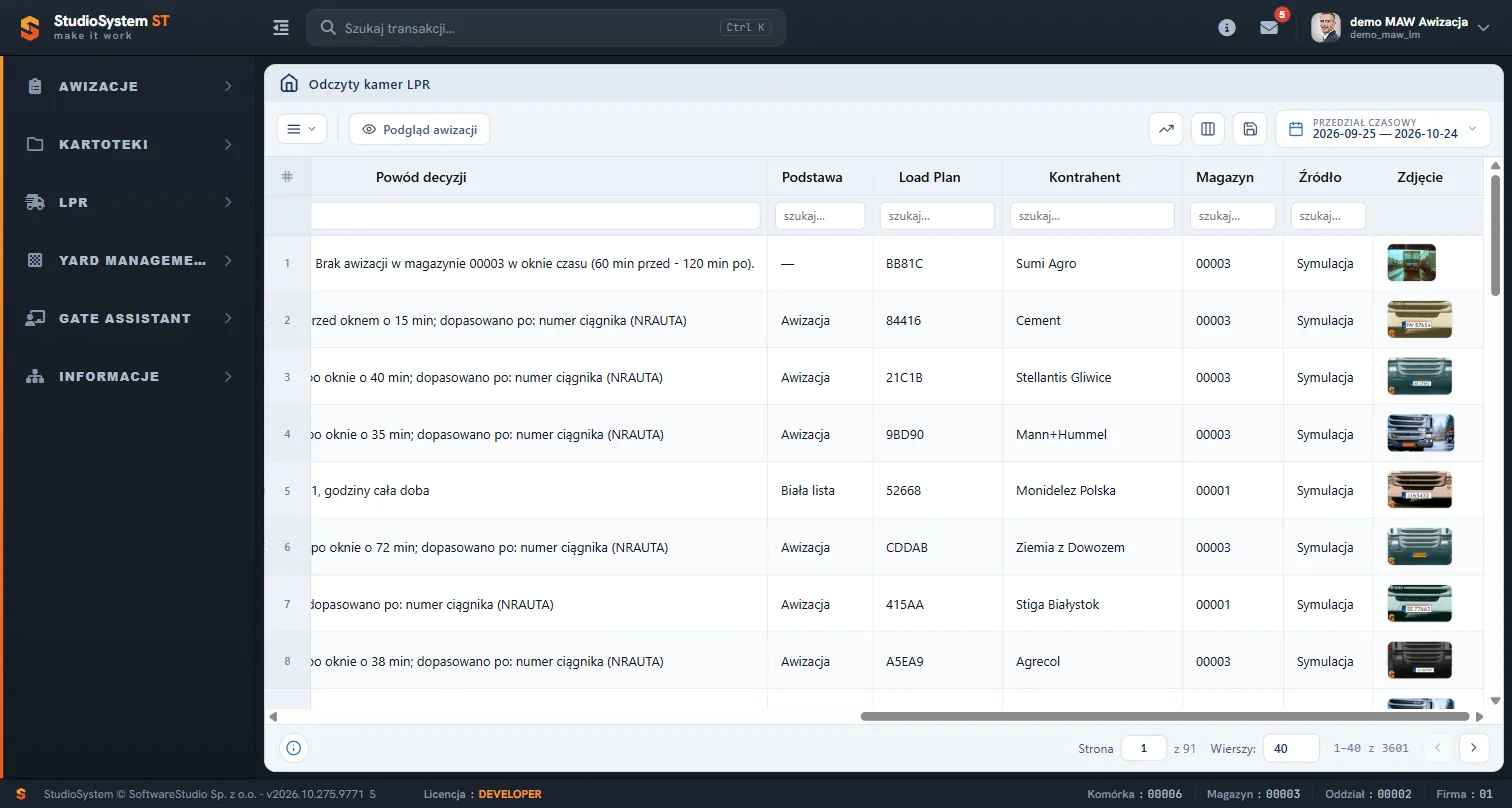

| Powód decyzji | Zdanie wyjaśniające decyzję: numer awizacji i okno albo przyczyna odmowy. | Odpowiedź na pytanie, dlaczego pojazd wpuszczono lub zatrzymano. |
| Podstawa | Biała lista albo Awizacja; przy odmowie pusta. | Zestawienie, ile pojazdów wjeżdża na podstawie listy, a ile awizacji. |
| Load Plan, Kontrahent, Magazyn | Dane awizacji powiązanej z odczytem oraz magazyn kamery. | Sprawdzenie, czyj to transport, bez otwierania awizacji. |
| Źródło | Symulacja albo Kamera. | Rozróżnienie odczytów demonstracyjnych od prawdziwych urządzeń. |
| Zdjęcie | Miniatura zdjęcia tablicy. | Porównanie numeru odczytanego ze zdjęciem. |
Jak system podejmuje decyzję
Program sprawdza trzy rzeczy w stałej kolejności i zatrzymuje się na pierwszej, która pozwala wpuścić pojazd. Przed porównaniem usuwa ze wszystkich numerów spacje, myślniki, kropki i podkreślenia oraz zamienia litery na wielkie, więc odczyt "po-12 345" pasuje do wpisu "PO12345".
| Krok | Co program sprawdza | Wynik |
|---|---|---|
| 1. Biała lista | Czy numer jest na białej liście, wpis jest włączony, dzisiejsza data mieści się między Ważna od a Ważna do, dzień tygodnia jest zaznaczony, a godzina mieści się w godzinach wpisu. | Wpuść, podstawa Biała lista. |
| 2. Awizacja | Czy w magazynie tej kamery jest awizacja z tym numerem jako numerem ciągnika albo naczepy, w statusie właściwym dla kierunku i w oknie czasowym. | Wpuść, podstawa Awizacja; w powodzie numer awizacji, okno i pole, po którym dopasowano numer. |
| 3. Brak uprawnień | Żaden z dwóch kroków nie pasuje. | Brak uprawnień; powód wyjaśnia, dlaczego (na przykład wpis wygasł albo brak awizacji w oknie). |
- Godziny na białej liście. - Godzina od równa Godzinie do, także obie puste, oznacza całą dobę; Godzina do 00:00 oznacza "do północy"; Godzina od późniejsza niż Godzina do oznacza zmianę nocną, na przykład 22:00-06:00.
- Wjazd na awizację. - Awizacja czeka na transport albo pojazd zgłosił się już na bramie. Wpuszczasz od 60 minut przed początkiem okna do 120 minut po jego końcu.
- Wyjazd na awizację. - Awizacja jest w statusie od zgłoszenia na bramie do zwolnienia rampy, od 60 minut przed początkiem okna do 7 dni po nim. Wyjazd przed zgłoszeniem pojazdu na bramie jest odmową.
- Magazyn. - Awizacja musi być w tym samym magazynie, co kamera. Ten sam numer w innym magazynie nie wystarcza.
- Kierunek. - Program czyta go z opisu kamery w rejestrze Kamery: opis musi zawierać słowo "wjazd" albo "wyjazd".
Biała lista wygrywa z awizacją. Pojazd z ważnego wpisu wjeżdża także wtedy, gdy nie ma awizacji. Wpis wygasły, wyłączony albo spoza godzin nie blokuje sprawdzenia awizacji - awizacja nadal może wpuścić pojazd.
Odmowa i jej powód
Filtr Brak w kolumnie Decyzja zostawia same odmowy. Powód mówi, czego zabrakło, więc ochrona i logistyk nie muszą zgadywać, dlaczego pojazd zatrzymano.
| Powód w kolumnie | Co znaczy | Co zrobić |
|---|---|---|
| Numer nie występuje na białej liście. Brak awizacji w magazynie ... w oknie czasu | Numeru nie ma na liście, a awizacji w tym magazynie nie ma w oknie czasu. | Sprawdź zdjęcie. Jeśli numer jest poprawny, dopisz awizację albo wpis na białą listę; jeśli odczyt jest błędny, zignoruj go. |
| Numer jest na białej liście, ale wpis wygasł ... | Wpis jest, lecz data Ważna do minęła. | Przedłuż wpis w Białej liście, jeśli pojazd ma dalej wjeżdżać. |
| ... ale wpis na białej liście jest wyłączony | Wpis ma wyłączone pole Włączone. | Włącz wpis albo zostaw odmowę. |
| ... ale wpis obowiązuje od ... | Wpis zacznie obowiązywać w przyszłości. | Poczekaj do daty początku albo zmień Ważna od. |
| ... ale dzień tygodnia poza uprawnieniem | Dzień nie jest zaznaczony w uprawnieniach wpisu. | Zaznacz dzień w formularzu wpisu. |
| ... ale godzina ... poza godzinami z białej listy | Pojazd przyjechał poza godzinami wpisu. | Zmień Godzinę od i Godzinę do albo zostaw odmowę. |
Odczyt z literówką, na przykład O zamiast 0 albo B zamiast 8, nie pasuje do żadnego wpisu, więc kończy się odmową z pewnością zwykle niższą niż u poprawnych odczytów. Pewność nie decyduje o wyniku, ale pomaga wyłowić takie przypadki.
Podgląd awizacji

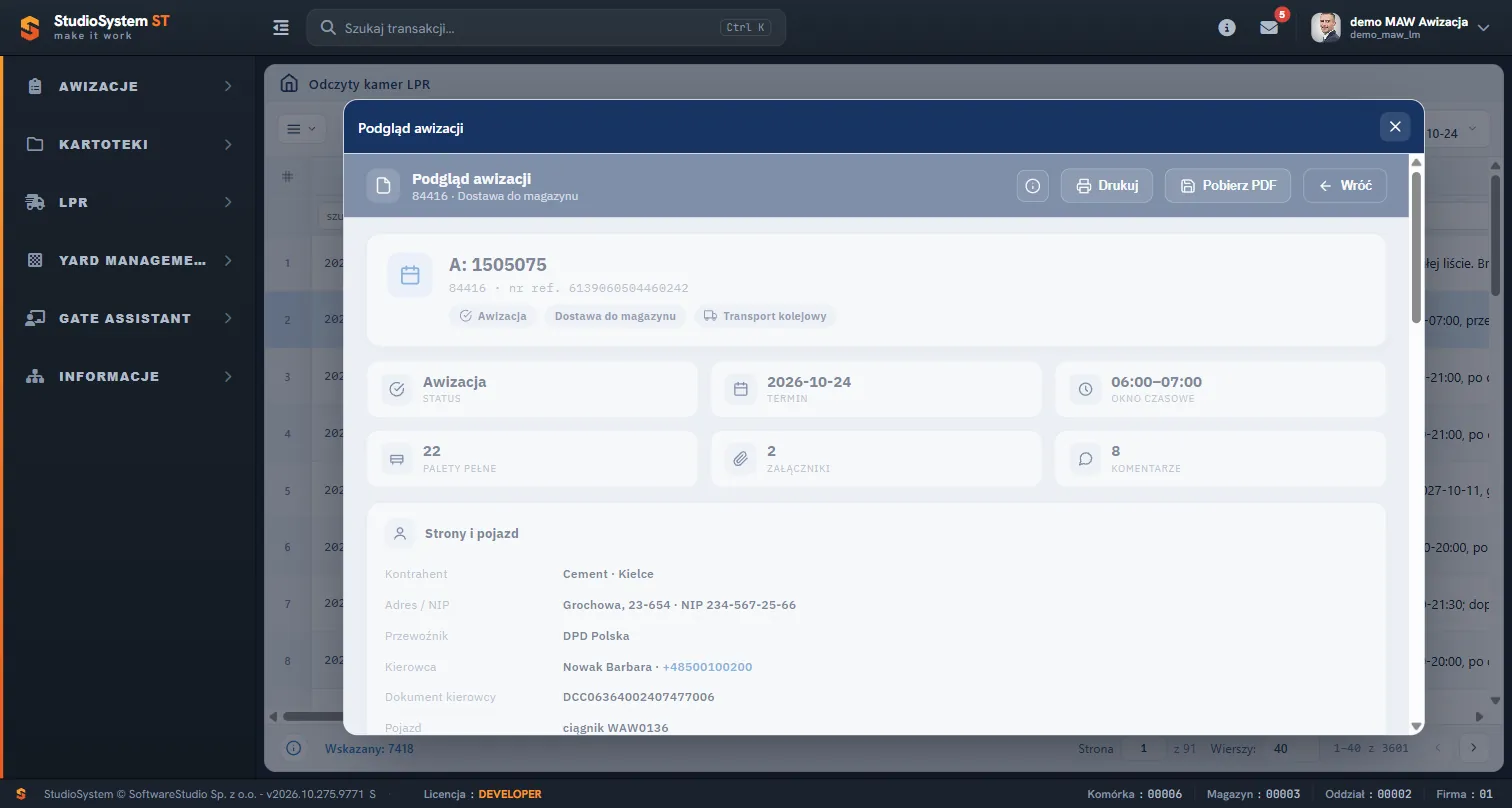

Zaznacz wiersz i wybierz Podgląd awizacji. Otwiera się karta awizacji powiązanej z odczytem: kontrahent, przewoźnik, kierowca, pojazd i zdjęcie tablicy, z przyciskami Drukuj i Pobierz PDF. Okno zamykasz przyciskiem Wróć lub krzyżykiem.
Odczyt bez powiązanej awizacji, na przykład pojazd z białej listy wjeżdżający bez awizacji, nie ma czego pokazać, więc okno wyświetli komunikat "Nie znaleziono awizacji".
Zdjęcie nie musi zgadzać się z numerem. W demo zdjęć tablic jest kilkadziesiąt i program dobiera je do awizacji, więc numer na zdjęciu bywa inny niż w kolumnie Numer odczytany. W instalacji z prawdziwymi kamerami zdjęcie zapisuje urządzenie przy odczycie.
Skąd są odczyty w demo i co dalej
Kolumna Źródło w demo pokazuje Symulacja. Odczyty powstają z awizacji, które przyjechały i wyjechały: wjazd w chwili zapisanego przyjazdu na bramę, wyjazd w chwili zapisanego wyjazdu. Do tego dochodzą trzy pojazdy z białej listy dziennie, dwa numery nieznane dziennie i około 6 procent odczytów z celową literówką. Dzięki temu rejestr pokazuje także odmowy.
| Zagadnienie | Stan w demo | W instalacji z kamerami |
|---|---|---|
| Skąd numer | Wygenerowany z awizacji i białej listy. | Z kamery lub modułu rozpoznawania tablic, który zapisuje odczyt do rejestru. |
| Decyzja | Liczona przez program według zasad z tej strony. | Te same zasady; decyzję przejmuje system sterujący szlabanem. |
| Szlaban | Nie jest sterowany. | Wymaga integracji z urządzeniem; flaga Automatyczny szlaban w rejestrze Kamery opisuje punkt, ale sama niczego nie otwiera. |
| Czarna lista | Jej nie ma. | Planowana osobno; odmowa z czarnej listy byłaby pierwszą regułą przed białą listą. |
Pełny zakres sekcji opisuje przegląd sekcji LPR w Studio VSS.net, a rejestr kamer, z którego program bierze kierunek i magazyn, strona Kamery.
Opisane ekrany otworzysz w bezpłatnym demo Studio VSS.net po wybraniu roli Kierownik logistyki.
Ćwiczenie w demo - lekcja lub zajęcia
Ćwiczenie: wyjaśnij, dlaczego system zatrzymał pojazd
Uczeń przeprowadza analizę odmów jak operator ochrony. Rola w demo: Kierownik logistyki. Czas: około 20 minut. Ćwiczenie niczego nie zmienia, więc na wspólnym koncie demo nie zostaje po nim żaden zapis.
- W menu LPR otwórz Odczyty kamer i zapisz, ile odczytów ma rejestr w ostatnim miesiącu.
- W kolumnie Decyzja wpisz w filtr słowo Brak i zapisz liczbę odmów.
- Wybierz trzy odmowy i do każdej przypisz powód z tabeli na tej stronie.
- Dla odmowy z niską pewnością porównaj numer w kolumnie Numer odczytany ze zdjęciem i oceń, czy to literówka kamery.
- Zaznacz odczyt z decyzją Wpuść i podstawą Awizacja, wybierz Podgląd awizacji i sprawdź, czy kontrahent zgadza się z kolumną Kontrahent.
Pytanie kontrolne. Dlaczego pojazd z wygasłego wpisu na białej liście może mimo to dostać decyzję Wpuść?
Podstawa programowa. Ćwiczenie realizuje efekt "dobiera systemy monitorowania ładunków i środków transportu" z kwalifikacji SPL.04 Organizacja transportu (jednostka SPL.04.4) w zawodzie technik logistyk, w tym kryterium omawiania systemów monitorowania środków transportu (podstawa programowa zawodu). Pozostałe ćwiczenia zebraliśmy na stronie demo VSS.net na zajęciach z logistyki.
Najczęstsze pytania
Czy ekran Odczyty kamer pokazuje prawdziwe kamery?
W demo nie: kolumna Źródło pokazuje Symulacja, a odczyty generuje program z danych awizacji i białej listy. W instalacji z kamerami rejestr przyjmuje odczyty z urządzenia, a kolumna pokazuje Kamera.
Czy decyzja Wpuść otwiera szlaban?
Nie. Studio VSS.net liczy i zapisuje decyzję, ale nie wysyła polecenia do szlabanu. Otwarcie wymaga integracji z urządzeniem.
Dlaczego pojazd z awizacją dostał odmowę?
Najczęściej odczyt ma literówkę, pojazd przyjechał poza oknem (60 minut przed i 120 minut po) albo awizacja jest w innym magazynie niż kamera. Powód w kolumnie Powód decyzji podaje, czego zabrakło.
Czy pewność odczytu wpływa na decyzję?
Nie. Pewność jest informacją dla operatora. Decyzję zapisuje tylko zgodność numeru z białą listą lub awizacją.
Czy numer z innym zapisem spacji lub myślników zostanie rozpoznany?
Tak. Przed porównaniem program usuwa spacje, myślniki, kropki i podkreślenia oraz zamienia litery na wielkie, więc "po-12 345" i "PO12345" to ten sam numer.
Czy można zmienić długość okna tolerancji?
Tak. Wartości 60 i 120 minut leżą w parametrach LPR_TOL_PRZED i LPR_TOL_PO w Parametrach globalnych i zmienia je administrator.
Słownik pojęć
- Odczyt kamery
- Pojedynczy zapis numeru tablicy zarejestrowany przez kamerę przy bramie, z czasem, kierunkiem, pewnością i decyzją.
- Decyzja
- Wynik sprawdzenia odczytu: Wpuść albo Brak uprawnień; zapisana razem z powodem.
- Pewność odczytu
- Ocena wiarygodności odczytu wyrażona w procentach; informacja dla operatora, bez wpływu na decyzję.
- Podstawa decyzji
- Źródło uprawnienia: Biała lista albo Awizacja.
- Okno tolerancji
- Dodatkowy czas wokół okna awizacji: 60 minut przed i 120 minut po, zapisany w parametrach.
- Symulacja
- Wartość kolumny Źródło dla odczytów wygenerowanych przez program demo zamiast kamery.
