Kamery LPR - rejestr urządzeń przy bramie i flaga automatycznego szlabanu
Rejestr Kamery zawiera listę urządzeń przy bramie z kodem, opisem, przypisaniem do magazynu i znacznikiem Automatyczny szlaban. Ekran służy do odczytu i eksportu, a rekordy edytuje administrator w słowniku systemowym. Rejestr opisuje konfigurację punktów kontroli. Studio VSS.net nie łączy się z tymi kamerami i nie używa flag z tej listy do sterowania urządzeniami.

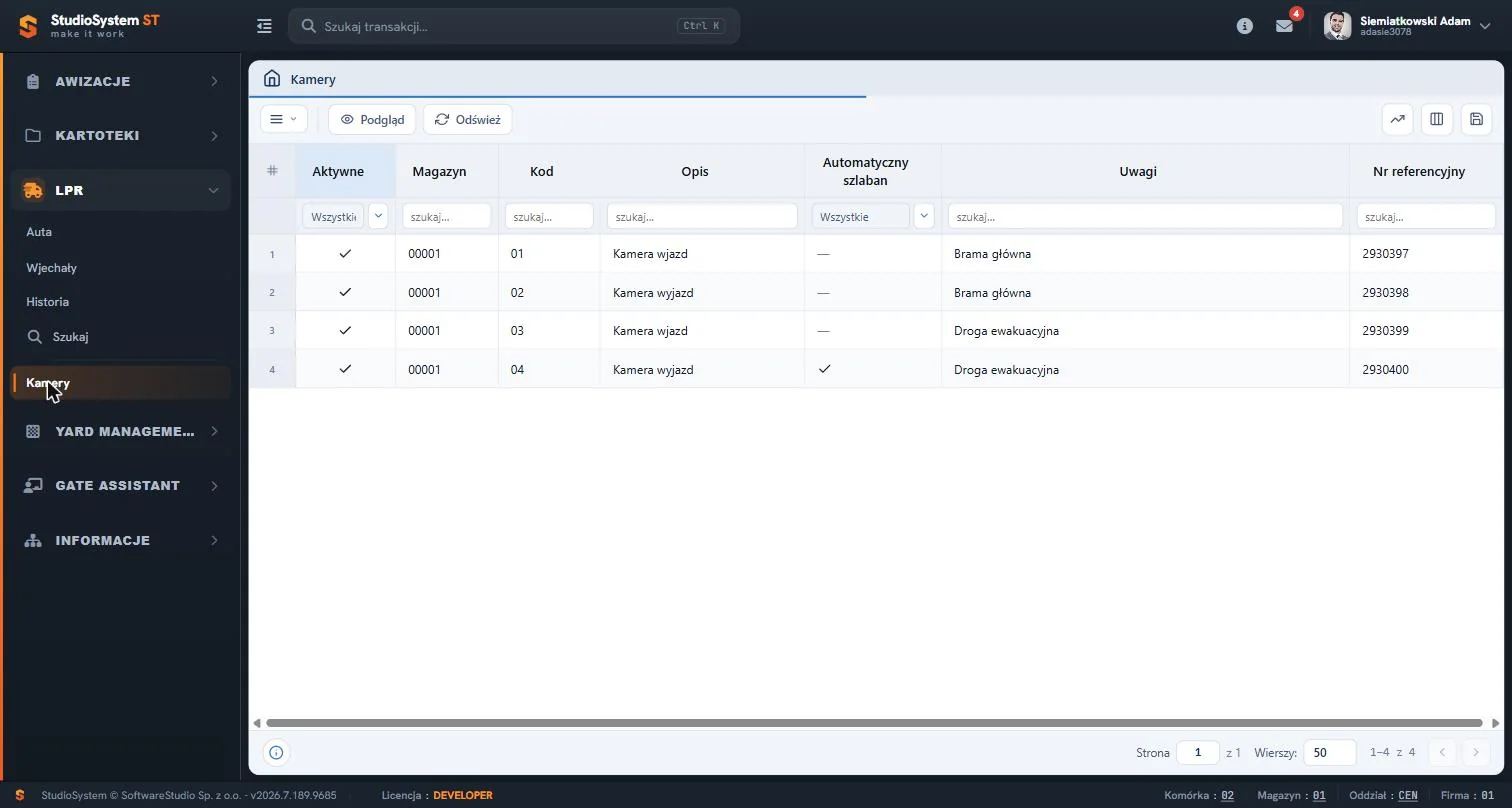

Nad tabelą leży pasek z przyciskami Podgląd i Odśwież oraz menu z trzema kreskami. W bazie demonstracyjnej rejestr ma cztery wpisy: dwa z opisem wjazd i dwa z opisem wyjazd, przypisane w kolumnie Uwagi do dwóch punktów kontroli. Wszystkie cztery kamery są oznaczone jako aktywne, a flagę Automatyczny szlaban ma jedna kamera wyjazdowa. Pod nagłówkami kolumn działa wiersz filtrów, a stronicowanie pokazuje domyślnie 50 wierszy.
Na tej stronie
Co rejestr zawiera
Wiersz rejestru opisuje jedno urządzenie w konfiguracji obiektu. Pola wpisuje administrator, a program tylko je wyświetla i pozwala po nich filtrować. Rejestr nie sprawdza, czy kamera odpowiada w sieci, i nie ma kolumny ze stanem połączenia.
| Kolumna | Zawartość | Jak wykorzystać |
|---|---|---|
| Aktywne | Znacznik wpisu w rejestrze. To opis konfiguracji, a nie stan połączenia z urządzeniem. | Filtr znacznika ma trzy stany (tak, nie, wszystkie), więc szybko wskażesz wpisy wyłączone. |
| Magazyn | Kod magazynu, do którego przypisano kamerę. | Podział urządzeń, gdy obiekt ma kilka magazynów. |
| Kod | Krótki kod kamery w rejestrze. | Odwołanie do urządzenia w rozmowie z wykonawcą instalacji. |
| Opis | Nazwa funkcji kamery, na przykład kierunek pracy wjazd lub wyjazd. | Filtr po słowie "wjazd" zestawia kamery wjazdowe. |
| Automatyczny szlaban | Znacznik opisujący konfigurację punktu kontroli; program nie wysyła na jego podstawie poleceń do urządzenia. | Dokumentacja instalacji dla administratora i ochrony. |
| Uwagi | Opis punktu kontroli lub lokalizacji kamery. | Grupowanie kamer w punkty kontroli. |
| Nr referencyjny | Wewnętrzny numer rekordu w programie. Nie jest identyfikatorem urządzenia w systemie monitoringu. | Wskazanie wpisu w rozmowie z administratorem. |
Flaga nie steruje szlabanem. Znacznik Automatyczny szlaban opisuje konfigurację punktu kontroli. Studio VSS.net nie wysyła polecenia do szlabanu i nie odbiera zdjęć ani odczytów z kamer. Jeśli szlaban otwiera się automatycznie, robi to urządzenie lub system podłączony przez wdrożenie.
Pasek narzędzi
| Przycisk | Działanie | Kiedy dostępny |
|---|---|---|
| Podgląd | Otwiera zaznaczony wpis bez możliwości zapisu. | Po zaznaczeniu wiersza. |
| Odśwież | Pobiera dane ponownie z bazy. | Zawsze. |
| Menu z trzema kreskami | Eksport rejestru do pliku Excela oraz funkcje uniwersalne, na przykład wyczyszczenie filtrów. | Zawsze; eksport obejmuje wiersze spełniające filtr. |
Rejestr nie ma przycisków Dopisz, Edycja ani Usuń. Zmiany wprowadza administrator w słowniku systemowym, a użytkownik bramy i logistyk widzą jedynie gotową listę. Dane odświeżają się tylko przy otwarciu ekranu i po przycisku Odśwież, więc zmiana wprowadzona przez administratora pojawi się po ponownym pobraniu. Filtry i eksport opisuje strona eksport rejestru do Excela.
Zależność widoków LPR od rejestru kamer
Żaden z pozostałych ekranów sekcji nie korzysta z rejestru kamer. Widoki ruchu opierają się na awizacjach, więc puste Wjechały nie oznacza usterki kamery, tylko brak awizacji po przyjeździe na bramie, bez wyjazdu, z ostatnich 60 dni.
| Ekran | Czy korzysta z rejestru kamer | Skąd pochodzą dane |
|---|---|---|
| Auta | Nie | Wpisy prowadzone ręcznie przez użytkowników. |
| Wjechały | Nie | Awizacje po zapisie przyjazdu na bramie, bez wyjazdu. |
| Historia | Nie | Awizacje z zapisanym wyjazdem. |
| Szukaj | Nie | Awizacje i zdjęcie spod adresu zapisanego przy transporcie. |
Panel po lewej stronie ma pola Nr auta, Kierowca, Telefon, Nr zamówienia, Kontrahent, Przewoźnik, Asortyment i Rodzaj zdarzenia oraz znacznik Agencja celna. Żadne z nich nie dotyczy kamery. Karta pokazuje zdjęcie, a pod nim czas przyjazdu i kierowcę; obraz pochodzi z adresu zapisanego przy transporcie. Ani kolumny pozostałych widoków, ani te filtry nie wskazują urządzenia, które zrobiło zdjęcie. Całą sekcję porządkuje przegląd sekcji LPR w Studio VSS.net.
Rejestr jest słownikiem do odczytu. Flagi Aktywne i Automatyczny szlaban zapisują się w bazie jako opis konfiguracji. Program nie zestawia połączenia z urządzeniami, nie sprawdza ich stanu i nie zapisuje zdjęć. Adres zdjęcia widocznego w galerii wpisuje system zewnętrzny albo wdrożenie, a nie aplikacja.
Co ustalić przed podłączeniem kamer do bramy
W praktyce logistycznej kamery rozpoznające tablice wymagają decyzji, które leżą poza rejestrem opisanym powyżej. Ten opis dotyczy technologii, a nie funkcji ekranu Kamery. Pytania warto zadać wykonawcy integracji przed uruchomieniem punktu kontroli.
| Zagadnienie | Pytanie do wykonawcy integracji |
|---|---|
| Pole widzenia i oświetlenie | Czy kamera obejmuje pas wjazdowy o każdej porze doby i przy zabrudzonych tablicach? |
| Format tablic | Jak system traktuje tablice zagraniczne i pojazdy zastępcze? |
| Decyzja o szlabanie | Który system otwiera szlaban i co dzieje się, gdy odczyt jest niepewny? |
| Zdjęcia | Gdzie zapisują się zdjęcia, jak długo i kto zapisuje ich adres przy transporcie w Studio VSS.net? |
| Dane osobowe | Jaka jest podstawa prawna i okres przechowywania zdjęć tablic powiązanych z kierowcą? |
Zdjęcie tablicy powiązane z kierowcą jest daną osobową w rozumieniu rozporządzenia RODO. Zasady stosowania przepisów o ochronie danych wyjaśnia Urząd Ochrony Danych Osobowych.
Typowe sytuacje w rejestrze kamer
| Objaw | Przyczyna | Co zrobić |
|---|---|---|
| Kamera jest aktywna, a widok Wjechały jest pusty | Wjechały opiera się na awizacjach po przyjeździe na bramę, nie na kamerach. | Sprawdź w Zestawieniu, czy awizacje mają zapisany krok Potwierdzam transport. |
| Szlaban nie otwiera się, choć flaga jest zaznaczona | Flaga opisuje konfigurację i nie steruje urządzeniem. | Ustal u wykonawcy integracji, który system odpowiada za szlaban. |
| W rejestrze brakuje przycisku Dopisz | Rejestr jest tylko do odczytu. | Poproś administratora o zmianę w słowniku systemowym. |
| Pozycji Kamery nie ma w menu | Grupa LPR jest przypisana do roli, a w roli Brama i ochrona zwykle jej nie ma. | Poproś administratora o nadanie uprawnień do pozycji menu. |
| W galerii Szukaj brakuje zdjęcia | Przy transporcie nie zapisano adresu obrazu, a aplikacja go nie wypełnia. | Ustal ze wdrożeniem, który system wpisuje adresy zdjęć. |
Wszystkie opisane ekrany sprawdzisz w bezpłatnym demo Studio VSS.net. Wybierz rolę Kierownik logistyki i rozwiń w menu grupę LPR.
Ćwiczenie w demo - lekcja lub zajęcia
Ćwiczenie: ustal, który punkt kontroli ma flagę szlabanu i czy widoki ruchu wskazują kamerę
Uczeń oddziela opis konfiguracji od danych ruchu pojazdów. Rola w demo: Kierownik logistyki. Czas: około 15 minut.
- W menu LPR otwórz Kamery i zapisz liczbę wpisów oraz treść kolumny Uwagi każdego z nich.
- Ustaw filtr kolumny Automatyczny szlaban na wartość tak i zapisz, który punkt kontroli ma tę flagę.
- Wpisz w filtr kolumny Opis słowo "wyjazd" i porównaj wynik z krokiem 2.
- Otwórz LPR, Historia oraz LPR, Wjechały i sprawdź, czy któraś kolumna wskazuje kamerę albo punkt kontroli.
- Otwórz LPR, Szukaj i przejrzyj pola panelu Filtrowanie wg. Zapisz, czy da się filtrować po kamerze.
Pytanie kontrolne. Co oznacza zaznaczona flaga Automatyczny szlaban w rejestrze i kto w Twojej firmie odpowiada za faktyczne sterowanie szlabanem?
Podstawa programowa. Ćwiczenie realizuje efekt "dobiera systemy monitorowania ładunków i środków transportu" z kwalifikacji SPL.04 Organizacja transportu (jednostka SPL.04.4) w zawodzie technik logistyk, w tym kryterium omawiania systemów monitorowania środków transportu (podstawa programowa zawodu). Pozostałe ćwiczenia zebraliśmy na stronie demo VSS.net na zajęciach z logistyki.
Najczęstsze pytania
Czy Studio VSS.net sprawdza, czy kamery działają?
Nie. Rejestr nie ma kolumny ze stanem połączenia, a program nie łączy się z urządzeniami. Znacznik Aktywne jest opisem konfiguracji wpisanym przez administratora.
Co oznacza znacznik Automatyczny szlaban?
To informacja o konfiguracji punktu kontroli. Program nie odczytuje tej flagi, żeby otworzyć szlaban, więc o faktycznym sterowaniu urządzeniem decyduje system podłączony przez wdrożenie.
Czy nieaktywna kamera wpływa na widoki Wjechały i Historia?
Nie. Oba widoki opierają się na awizacjach i czasach zapisanych na bramie, a nie na rejestrze kamer.
Kto może zmieniać wpisy w rejestrze kamer?
Administrator w słowniku systemowym. Użytkownicy w roli Dział logistyki i transportu widzą listę tylko do odczytu i mogą ją wyeksportować do Excela.
Czy kod kamery pojawia się w innych widokach LPR?
Nie. Kolumny widoków ruchu i listy pojazdów oraz filtry galerii Szukaj nie zawierają kodu kamery ani punktu kontroli.
Słownik pojęć
- Kamera LPR
- Urządzenie przy bramie, które w praktyce logistycznej rejestruje obraz tablicy do dalszego rozpoznania; w rejestrze Studio VSS.net jest tylko wpisem opisowym.
- Punkt kontroli
- Miejsce przy bramie lub drodze, w którym pojazdy są sprawdzane; w rejestrze kamery łączy w punkty opis z kolumny Uwagi.
- Automatyczny szlaban
- Znacznik w rejestrze kamer opisujący konfigurację punktu; nie wysyła poleceń do urządzenia.
- Słownik systemowy
- Zestaw danych konfiguracyjnych edytowany przez administratora, z którego widok Kamery tylko czyta.
- ANPR
- Automatyczne rozpoznawanie tablic rejestracyjnych: kamera rejestruje obraz, moduł OCR zamienia go na numer, a system nadrzędny porównuje go z listą.
