Obiekty techniczne - kartoteka maszyn i urządzeń w hierarchii

Kartoteka obiektów technicznych opisuje maszyny, linie produkcyjne i inne urządzenia, a także budynki, których awarie, naprawy, przeglądy i remonty prowadzi moduł CMMS. Obiekty układają się w hierarchię aktywów, a karta każdego z nich przechowuje dane techniczne, cykl przeglądów i dane badania UDT. Zgłoszenia i zlecenia wybierają obiekt właśnie stąd.

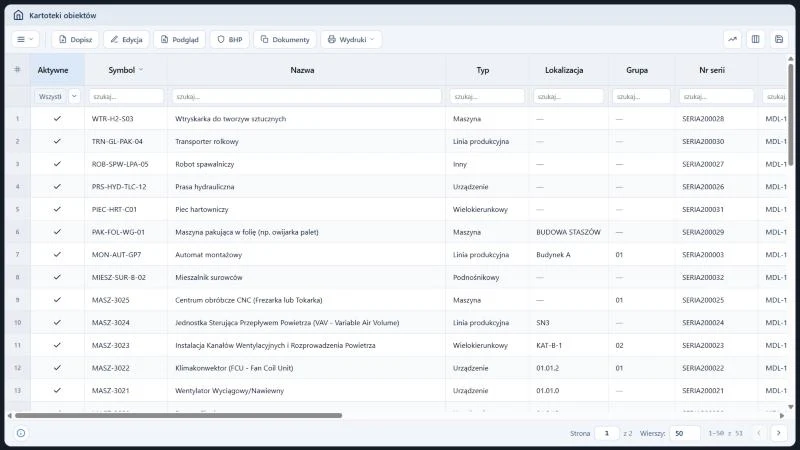

Tytuł rejestru brzmi Kartoteki obiektów, a pasek narzędzi zawiera menu uniwersalne (trzy kreski) oraz przyciski Dopisz, Edycja, Podgląd, BHP, Dokumenty i Wydruki z listą rozwijaną. Po prawej stronie paska są ikony Analiza danych (suma, grupowanie, wykres), Widoczne kolumny i Zapisz widok; w dalszej części paska leżą jeszcze przycisk Instrukcja i ikona wyboru dnia z kalendarza. Pod nagłówkiem każdej kolumny jest pole filtra "szukaj...", a w kolumnie Aktywne lista wyboru. Rejestr ma 20 kolumn i wszystkie są domyślnie widoczne: Aktywne, Symbol, Nazwa, Typ, Lokalizacja, Grupa, Nr serii, Model, Rok produkcji, Data zakupu, Data uruchomienia, Przegląd, Okres przeglądu, Gwarancja [m-ce], Dostawca, Serwis, Numer ewidencyjny, Zapisał, Data zapisu i Numer referencyjny. Kolumny od Rok produkcji w prawo są za paskiem przewijania poziomego. Na liście Widoczne kolumny nie ma pozycji Producent, Kod kreskowy, Cena zakupu ani Cecha. W kolumnie Typ stoją w bazie demonstracyjnej między innymi Budynek, Maszyna, Linia produkcyjna, Urządzenie, Wtryskarka, Prasa hydrauliczna i Inny. Stopka rejestru pokazuje "Strona 1 z 2", wybór liczby wierszy 30, 50 lub 100 (domyślnie 50) i zakres "1-50 z 51", więc demo zawiera 51 obiektów.

Trzy widoki kartoteki obiektów

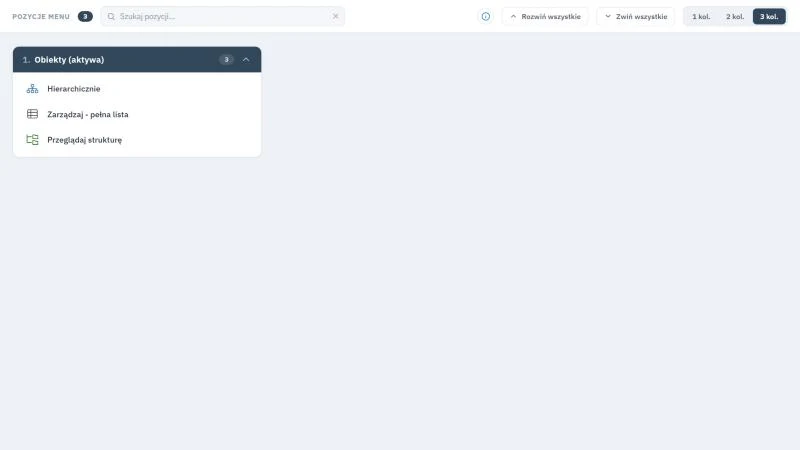

Ekran Pozycje menu pokazuje grupę 1. Obiekty (aktywa) z trzema pozycjami: Hierarchicznie, Zarządzaj - pełna lista i Przeglądaj strukturę. Każda z nich pokazuje te same obiekty w innym układzie. Nad grupą są licznik pozycji, pole Szukaj pozycji..., przyciski Rozwiń wszystkie i Zwiń wszystkie oraz przełącznik 1 kol., 2 kol., 3 kol. Pozycja Zarządzaj - pełna lista otwiera rejestr Kartoteki obiektów opisany wyżej.

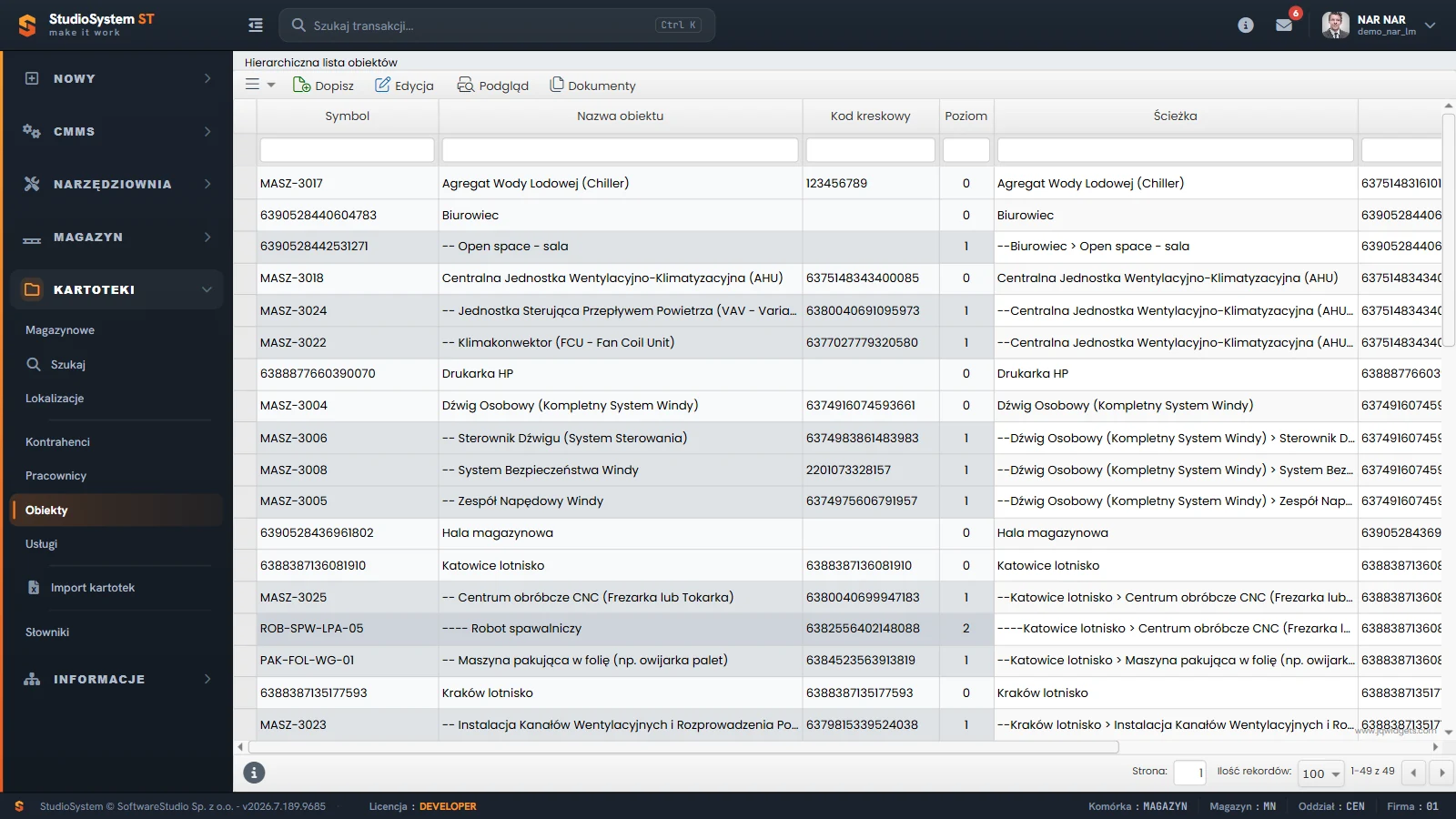

Tytuł ekranu brzmi Hierarchiczna lista obiektów, a pasek narzędzi ma przyciski Dopisz, Edycja, Podgląd i Dokumenty. Kolumny to kolejno: Symbol, Nazwa obiektu, Kod kreskowy, Poziom, Ścieżka, a dalej, po przewinięciu tabeli w prawo, leżą następne. Nazwa obiektu podrzędnego zaczyna się od prefiksu "--", a obiektu drugiego poziomu od "----", natomiast kolumna Poziom zaczyna się od 0 dla korzenia. Komórki obiektów podrzędnych mają szare tło, tym ciemniejsze, im głębszy poziom; w konfiguracji demo zdefiniowano cztery odcienie. Kolumna Ścieżka zapisuje drogę od korzenia do obiektu, a obiekt bez obiektu nadrzędnego jest korzeniem drzewa; ekran pokazuje do 100 wierszy na stronie.

Hierarchia aktywów

Pole Obiekt nadrzędny wybiera się z listy aktywnych obiektów; podpowiedzi pojawiają się po dwóch znakach symbolu albo nazwy. Formularz nie ogranicza głębokości drzewa. W praktyce zakładowej hierarchię buduje się od hali lub linii w dół do pojedynczej maszyny i jej zespołu, a Studio TCS.net nie wymusza żadnego schematu: nazwy poziomów i ich liczbę ustala firma. Rejestry Zarządzaj - pełna lista i Hierarchicznie nie zawężają wyników do oddziału konta.

Kolumny rejestru i jak z nich korzystać

Pasek narzędzi

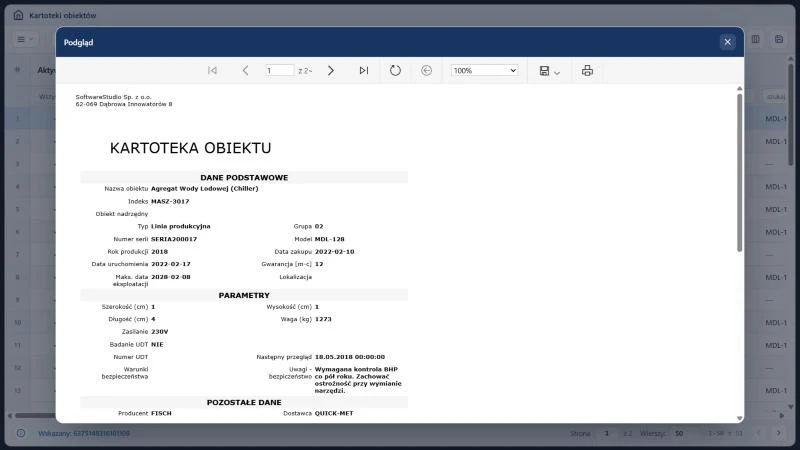

Podgląd otwiera raport Kartoteka obiektu z nagłówkiem firmy i sekcjami: DANE PODSTAWOWE (Nazwa obiektu, Indeks, Obiekt nadrzędny, Typ, Grupa, Numer serii, Model, Rok produkcji, Data zakupu, Data uruchomienia, Gwarancja [m-c], Maks. data eksploatacji, Lokalizacja), PARAMETRY (wymiary, Waga, Zasilanie, Badanie UDT, Numer UDT, Następny przegląd, Warunki bezpieczeństwa, Uwagi - bezpieczeństwo), POZOSTAŁE DANE (Producent, Dostawca, Serwis, MPK, Numer ewidencyjny, Cena zakupu), PRZEGLĄDY (Okres / jednostka przeglądu, Przegląd co, Zamiana stanu licznika / doba, Liczba godzin pracy / doba, Uwzględnij dni wolne, Zatrzymanie produkcji, Serwis zewnętrzny, Data ostatniego przeglądu, Ostatni stan licznika) i REJESTRACJA (Zapisał, Data zapisu, Nr referencyjny). Na końcu raportu są jeszcze pola MTTR (Średni czas naprawy) i MTTF (Średni czas uszkodzenia). Data następnego przeglądu UDT występuje w raporcie pod nazwą Następny przegląd. Okno ma pasek z numerem strony, listą powiększenia i ikoną wydruku.

Formularz obiektu ma cztery sekcje w lewym panelu, ułożone alfabetycznie: Dane podstawowe, Parametry, Pozostałe dane i Przeglądy. W sekcji Przeglądy widać pola cyklu, a przyciski Uwagi, Dyskusja, Zdjęcia, Dokumenty i Załączniki leżą nad polami formularza. Etykiety pól wymaganych są pogrubione, a przyciski Zapisz i Anuluj mają skróty Alt+Z i Alt+A.

Pola karty obiektu

Cykl przeglądu obiektu

Reguła terminu przeglądu. Pola cyklu na karcie (Przegląd co, Okres / jednostka przeglądu i Data ostatniego przeglądu) opisują zamierzony rytm kontroli, ale w roli Narzędziownia żadna funkcja nie wylicza z nich terminu ani nie zakłada zleceń przeglądu. Zlecenie przeglądu tworzy się ręcznie i wpisuje się w nim Termin przeglądu. Przypomnień o terminie program nie wysyła.

Pole Przegląd co przyjmuje wartości od 0 do 99, a lista jednostek przeglądu obejmuje Rok, Miesiąc, Dzień, Godzinę i Stan licznika. W rejestrze kolumna Przegląd pokazuje wartość pola Przegląd co, a kolumna Okres przeglądu jednostkę; w kolumnie Okres przeglądu stoją w demo między innymi Rok, Miesiąc, Dzień i Godzina, a przy obiektach bez cyklu pole jest puste. Rodzaje przeglądów i statusy zleceń opisuje strona o przeglądach w CMMS.

Badanie UDT i legalizacja

UDT na karcie obiektu to ewidencja. Karta ma znacznik Badanie UDT, pole Numer UDT oraz datę następnego przeglądu UDT. Program nie łączy się z Urzędem Dozoru Technicznego i nie przypomina o terminie. Pojęcia legalizacji na karcie obiektu nie ma: legalizacje dotyczą narzędzi pomiarowych z kartoteki magazynowej.

Rejestr zleceń badań opisuje strona o badaniach UDT w CMMS. O tym, które urządzenia podlegają dozorowi technicznemu, informuje Urząd Dozoru Technicznego na stronie o urządzeniach podlegających dozorowi technicznemu.

Kod kreskowy i etykieta obiektu

Pole Kod kreskowy to zwykły tekst do 30 znaków; jego podpowiedź wymienia kody kreskowe, QR i RFID. Numer z tagu RFID wpisuje czytnik pracujący jak klawiatura, tak samo jak numer z kodu kreskowego. Wydruk Etykieta w konfiguracji demo niesie kod Code 128 zbudowany z numeru referencyjnego obiektu. Zmiany pól karty trafiają do historii wraz z przyczyną, którą podajesz przy zapisie.

Typowe sytuacje przy obiektach

Analiza danych w rejestrze

Filtr pod kolumną Typ albo Lokalizacja wyodrębnia maszyny z jednej hali, a sortowanie po kolumnie Data uruchomienia pokazuje najstarsze aktywa; zasady opisuje strona o filtrowaniu i sortowaniu danych. Obiekty można grupować, na przykład według typu. Stan techniczny i status audytu to wartości wybierane z list, a nie wyniki obliczeń, więc ustawia je użytkownik. Pojęcie CMMS wyjaśnia słownik pojęć serwisu.
