Słowniki standardów - encyklopedia kodów GS1 i HIBC w module AUTO ID

Podmenu Słowniki standardów w sekcji AUTO ID pełni funkcję wbudowanej encyklopedii kodów kreskowych i dwuwymiarowych stosowanych w logistyce magazynowej. W odróżnieniu od podmenu Ustawienia i mapowanie, które służy do konfigurowania zachowania parsera, ten panel ma charakter materiału referencyjnego - pokazuje operatorowi lub wdrożeniowcowi, co system rozumie i jak interpretuje poszczególne fragmenty etykiety.

Zawartość podzielona jest na cztery zakładki - GS1, HIBC, GS1 Digital Link oraz Wewnętrzne. Na dole strony, niezależnie od wybranej zakładki, dostępny jest zestaw gotowych przykładowych kodów do skopiowania i przetestowania w transakcji Smart Scan.

Zakładka GS1 - identyfikatory zastosowań

Zakładka opisuje globalny standard etykiet logistycznych i handlowych GS1, wykorzystywany zarówno w postaci liniowej (GS1-128), jak i dwuwymiarowej (GS1 DataMatrix). Wyjaśnia zasadę działania identyfikatora zastosowania - dwucyfrowego lub dłuższego prefiksu poprzedzającego każde pole danych, dzięki któremu jedna etykieta może jednocześnie przenosić numer towaru, partię, termin ważności i numer seryjny. Pola o zmiennej długości kończy niedrukowalny znak funkcyjny FNC1.

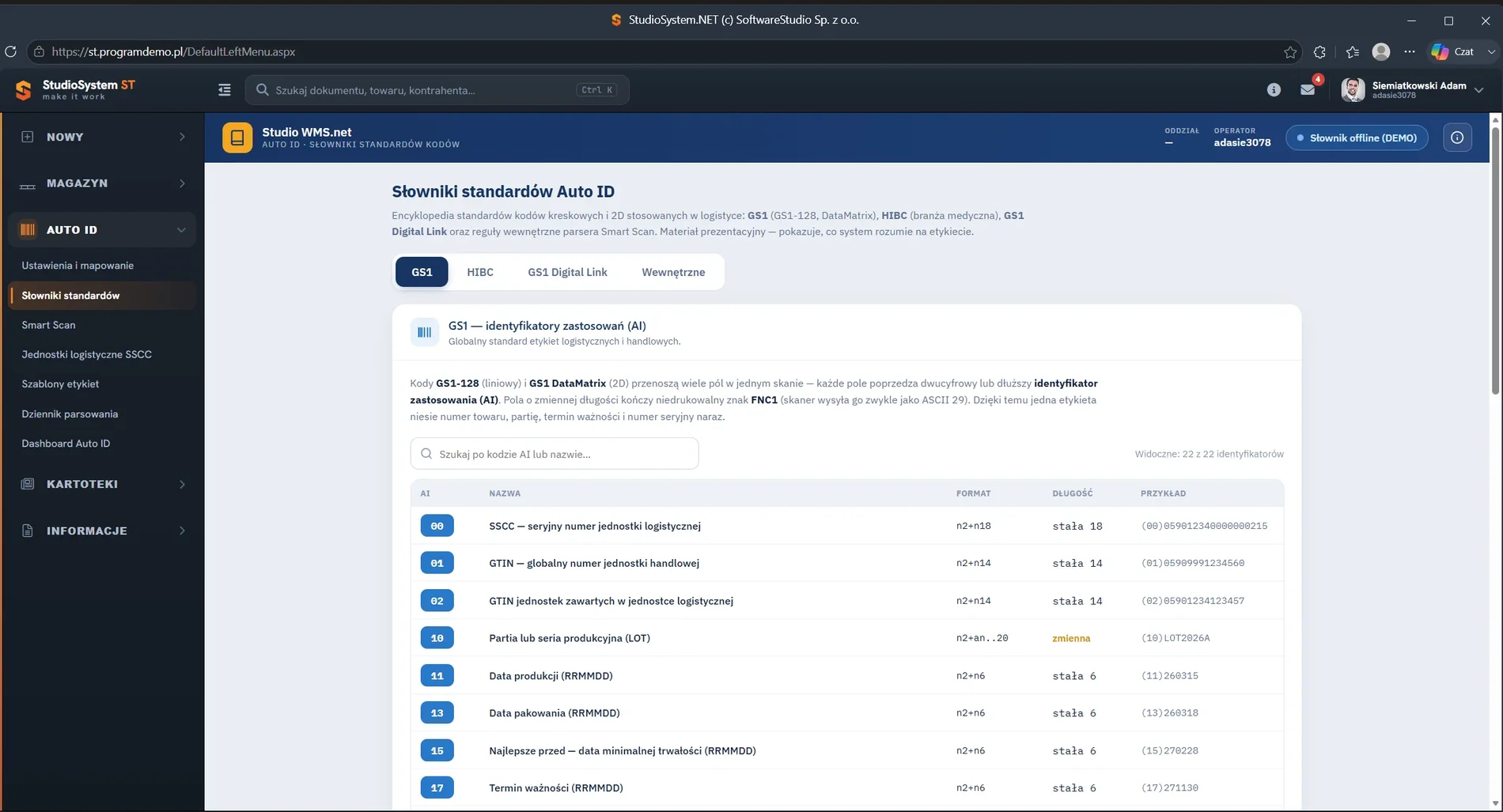

Tabela w tej zakładce prezentuje 22 identyfikatory AI wraz z formatem zapisu, długością pola i przykładem:

Numery GTIN, SSCC i GLN kończą się cyfrą kontrolną liczoną algorytmem modulo 10, weryfikowaną przez Smart Scan przy każdym skanie. W zapisie dat dwucyfrowy rok mniejszy lub równy 50 jest odczytywany jako 20xx, a rok z przedziału 51-99 jako 19xx - dzień oznaczony jako 00 oznacza ostatni dzień danego miesiąca.

Zakładka HIBC - Health Industry Bar Code

Ta zakładka opisuje standard etykiet wyrobów medycznych i farmaceutycznych. Kod HIBC rozpoczyna się znakiem plus i składa się z danych podstawowych - informacji o wytwórcy i produkcie - oraz opcjonalnych danych wtórnych (partia, daty, numer seryjny) rozdzielonych ukośnikiem, a całość zamyka znak kontrolny liczony algorytmem modulo 43.

Struktura danych podstawowych obejmuje cztery elementy - prefiks plus, identyfikator etykietującego LIC (4 znaki), numer katalogowy produktu PCN (1-18 znaków) oraz indeks jednostki miary, po których następuje znak kontrolny. Tabela flag danych wtórnych opisuje siedem oznaczeń, między innymi flagę z cyfrą wyboru formatu daty, flagi 14D i 16D dla pełnych dat w formacie RRRRMMDD, flagę S dla numeru seryjnego oraz flagę Q dla ilości sztuk w opakowaniu. Dla wyrobów medycznych zaleca się odrzucanie etykiet z niezgodnym znakiem kontrolnym - tryb ten włącza się w podmenu Ustawienia i mapowanie.

Zakładka GS1 Digital Link

Trzecia zakładka wyjaśnia, jak identyfikatory GS1 mogą być zapisane w postaci adresu Internetowego, najczęściej zakodowanego w kodzie QR. Taki zapis pozwala jednemu kodowi pełnić podwójną funkcję - dla konsumenta otwiera stronę produktu, a dla systemu WMS stanowi źródło danych do parsowania (GTIN, partia, numer seryjny, termin ważności).

Opisano dwa tryby odczytu - dekodowanie offline, czyli sposób działania Smart Scan w magazynie, gdzie parser rozbiera adres URL na segmenty bez łączenia się z Internetem, oraz resolver online, opcjonalną warstwę, w której zewnętrzny serwis może dodatkowo przekierować do strony z kartą charakterystyki lub certyfikatami. Magazyn tej warstwy nie wymaga do poprawnego działania.

Zakładka Wewnętrzne - reguły mapowania na pola bazy

Czwarta zakładka prezentuje aktualny profil parsera transakcji Smart Scan w formie tabeli identycznej co do treści z tabelą mapowania opisaną w podmenu Ustawienia i mapowanie - standard, identyfikator, opis, pole docelowe w bazie danych, typ danych, długość oraz status aktywności reguły. Zakładka pełni funkcję szybkiego podglądu, jakie identyfikatory są aktualnie podłączone do jakich pól, natomiast rzeczywista konfiguracja i edycja reguł odbywa się w podmenu Ustawienia i mapowanie.

Przykładowe kody do testów

Niezależnie od wybranej zakładki, na dole strony zawsze widoczna jest sekcja z gotowymi przykładami kodów, które można skopiować i wkleić w polu transakcji Smart Scan, aby zobaczyć na żywo dekompozycję kodu i werdykt parsera. Dostępne przykłady obejmują kod GS1-128 towaru z terminem ważności, partią i numerem seryjnym, etykietę logistyczną SSCC, kod wyrobu medycznego HIBC z danymi wtórnymi, adres GS1 Digital Link reprezentujący ten sam towar, a także celowo błędny kod GTIN ze złą cyfrą kontrolną prezentujący przypadek odrzucenia przez parser.

Praktyczne znaczenie dla obsługi magazynu

Podmenu Słowniki standardów stanowi materiał szkoleniowo-referencyjny - nowy operator lub administrator wdrażający obsługę kolejnego dostawcy może szybko sprawdzić, jak zbudowany jest dany standard etykiety, jakie identyfikatory są obsługiwane i jaki mają format, a następnie od razu przetestować przykładowy kod w transakcji Smart Scan, zanim zacznie konfigurować własne reguły mapowania.
