Projektant układu magazynu - plan hali, regały i struktura adresowa

Projektant układu magazynu (Warehouse Layout Designer) to trzynasta pozycja menu sekcji MAGAZYN w systemie Studio WMS.net. Narzędzie służy do zaprojektowania topografii obiektu na interaktywnym planie 2D: rozmieszczenia regałów, stref specjalnych, infrastruktury i oznaczeń BHP, sprawdzenia szerokości korytarzy pod wybrany wózek widłowy oraz wygenerowania struktury adresowej miejsc składowania.

Ekran dzieli się na pięć obszarów. Górny pasek modułu zawiera nazwę projektu, wybór wózka, przełącznik 2D/3D, przyciski siatki i wymiarów korytarzy, cofnięcie zmian oraz akcje Zapisz i Generuj strukturę. Pionowy pasek narzędzi po lewej przełącza sześć trybów pracy: Kreator, Edytor, Strefy, Infra, Ścieżki i BHP. Obok znajduje się panel opcji aktywnego trybu, na środku płótno z planem hali, a po prawej panel informacyjny z zakładkami Inspektor, Walidacja i Legenda. Dolny pasek statusu podaje liczbę regałów, miejsc paletowych, powierzchnię, liczbę zaznaczonych obiektów, współrzędne kursora i skalę.

Kreator - parametryczny generator siatki

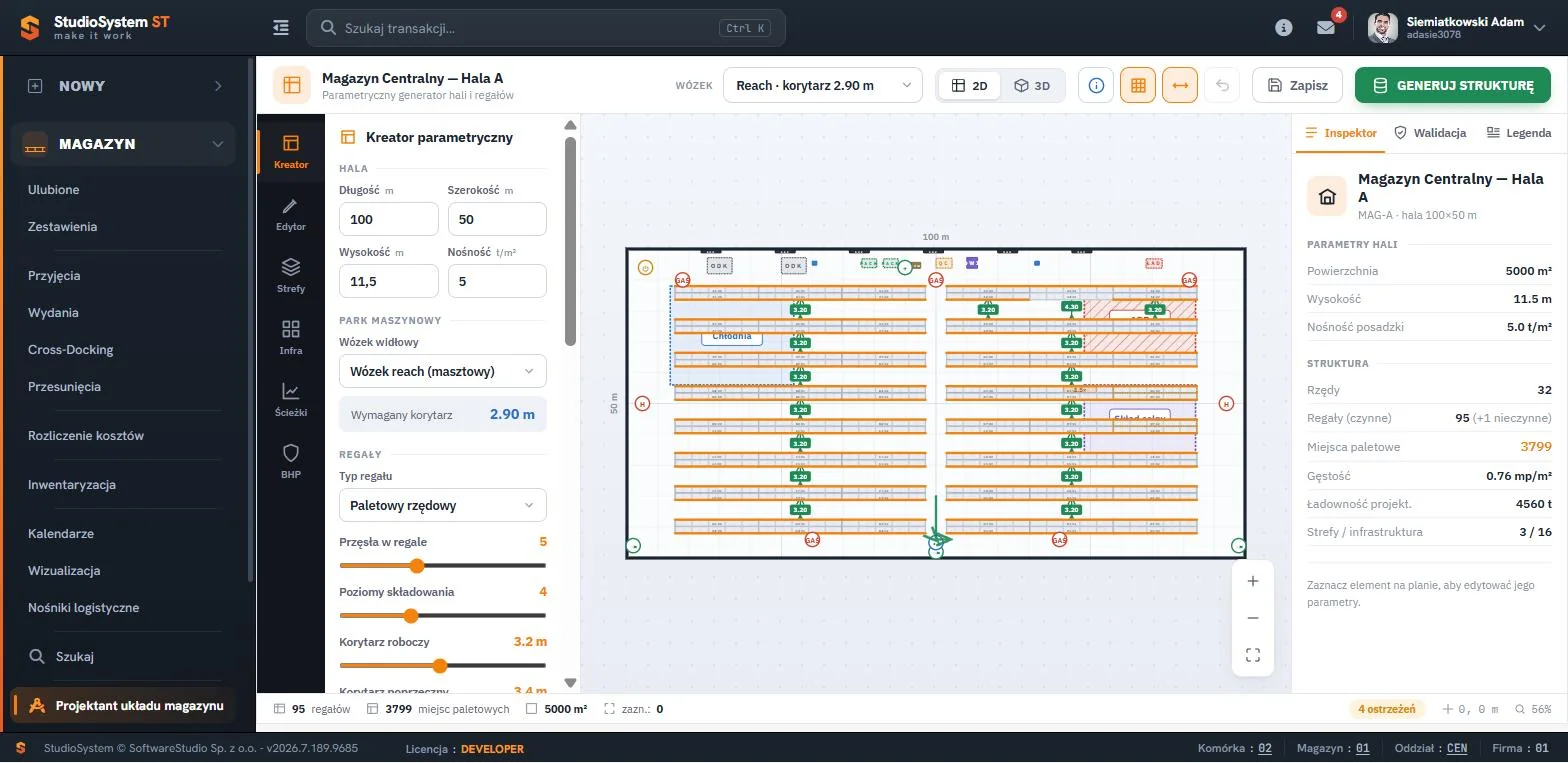

Kreator jest punktem wyjścia każdego projektu. W sekcji Hala podaje się długość, szerokość, wysokość i nośność posadzki. Sekcja Park maszynowy służy do wskazania typu wózka widłowego - po wyborze narzędzie od razu wyświetla wymaganą szerokość korytarza roboczego. Sekcja Regały obejmuje typ regału, liczbę przęseł, liczbę poziomów składowania, szerokość korytarza roboczego i poprzecznego oraz opcję ustawienia regałów plecami do siebie w blok podwójny.

Osobny blok Adresowanie i numeracja decyduje o postaci adresu miejsca. Adres ma format Rząd-Regał-Poziom, na przykład A-00-1. Każdy rząd otrzymuje kolejną literę alfabetu z pominięciem I oraz O, regały numerowane są od 00 lub 01, a poziom liczony jest od podłogi, przy czym 0 oznacza podłogę, a 1 pierwszą belkę. Zmiana kierunku numeracji od razu przenumerowuje cały układ. Ostatni blok, Odstępy od ścian, ustala rezerwę na froncie przy dokach oraz z tyłu i po bokach hali.

Pod parametrami widnieje bieżące podsumowanie - liczba rzędów, regałów łącznie i miejsc paletowych - a pod nim przycisk Generuj siatkę regałów. Regeneracja zastępuje dotychczasowy układ regałów, natomiast strefy i infrastruktura pozostają nienaruszone.

Edytor - praca na pojedynczych miejscach

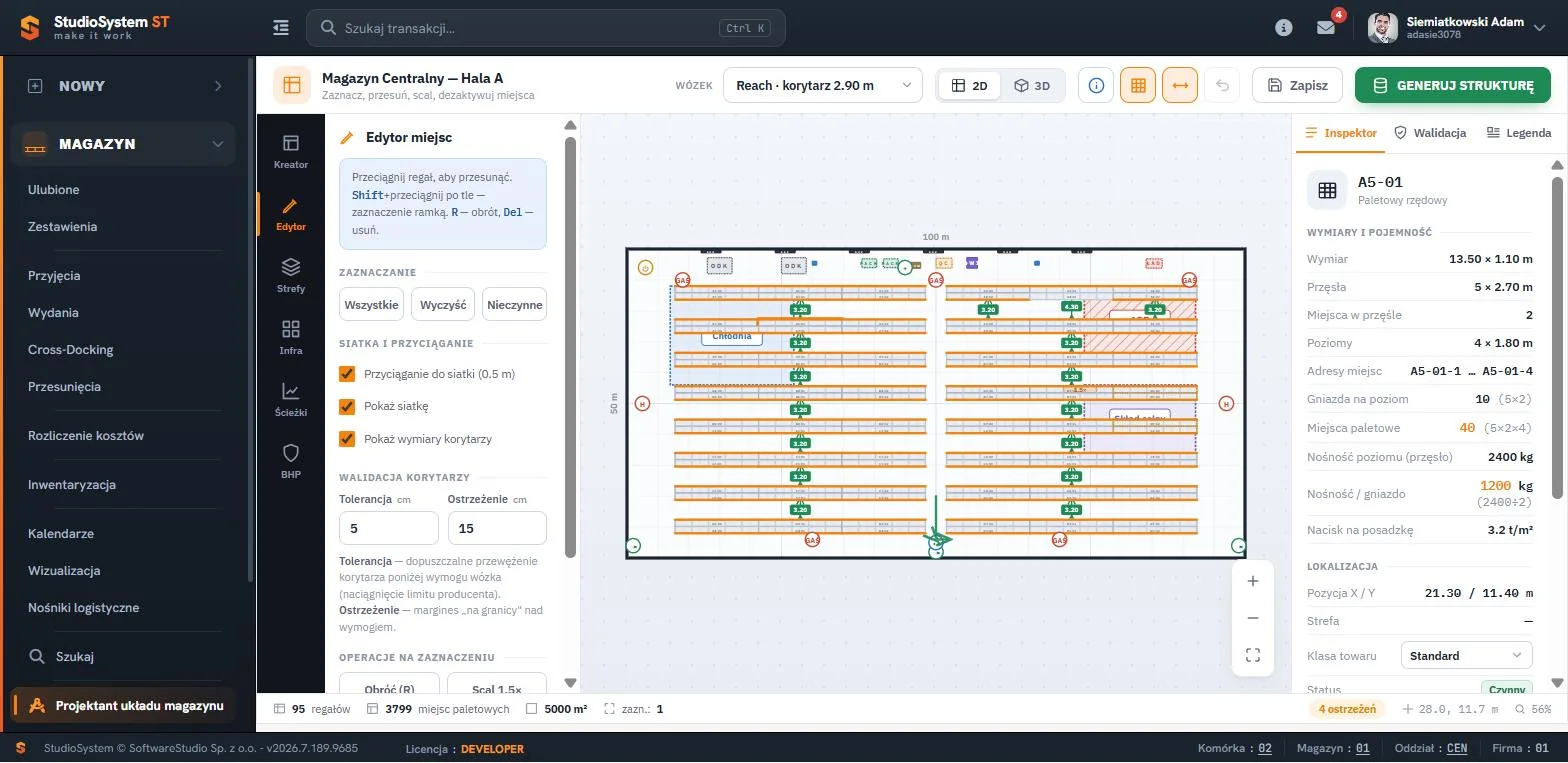

Edytor to domyślny tryb pracy. Pojedynczy regał zaznacza się kliknięciem, Shift z kliknięciem dodaje kolejne, a Shift z przeciągnięciem po tle zaznacza ramką całą grupę. Przyciski Wszystkie, Wyczyść i Nieczynne przyspieszają wybór. Zaznaczone regały można przesuwać z przyciąganiem do siatki co pół metra, obracać, scalać w miejsca nadgabarytowe o współczynniku 1,5×, dezaktywować - wtedy nie wchodzą do struktury adresowej - lub usuwać. Elementy infrastruktury i strefy zmieniają rozmiar za pomocą uchwytów pojawiających się na obrysie.

Inspektor zaznaczonego regału podaje wymiary zewnętrzne, liczbę i szerokość przęseł, liczbę miejsc w przęśle, liczbę i wysokość poziomów, zakres adresów, liczbę gniazd na poziom, łączną liczbę miejsc paletowych, nośność poziomu i pojedynczego gniazda oraz nacisk na posadzkę. W dolnej części znajduje się pozycja X/Y, przypisana strefa, klasa towaru i status aktywności.

Strefy - obszary specjalne

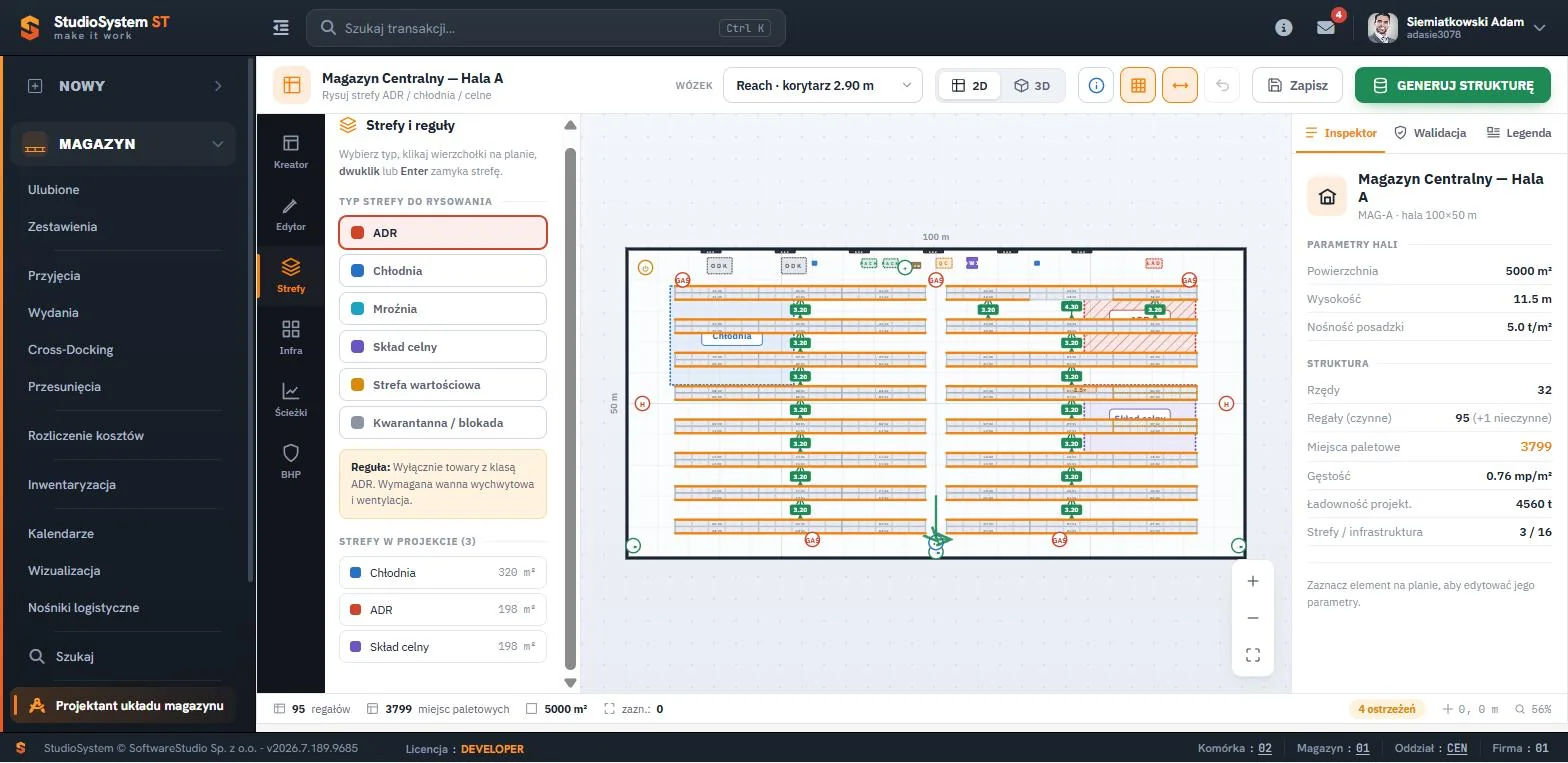

Strefy rysuje się jako wielokąty: po wybraniu typu klika się kolejne wierzchołki na planie, a dwuklik lub Enter zamyka obszar. Dostępne typy to ADR, chłodnia, mroźnia, skład celny, strefa wartościowa oraz kwarantanna i blokada. Każdy typ ma przypisaną regułę składowania - dla ADR narzędzie przypomina, że dopuszczalne są wyłącznie towary z klasą ADR i wymagana jest wanna wychwytowa oraz wentylacja. Regały, na których zaplanowano towar niezgodny z regułą strefy, trafiają do listy ostrzeżeń w zakładce Walidacja. Lista stref w projekcie podaje ich powierzchnię w metrach kwadratowych.

Infra - infrastruktura towarzysząca

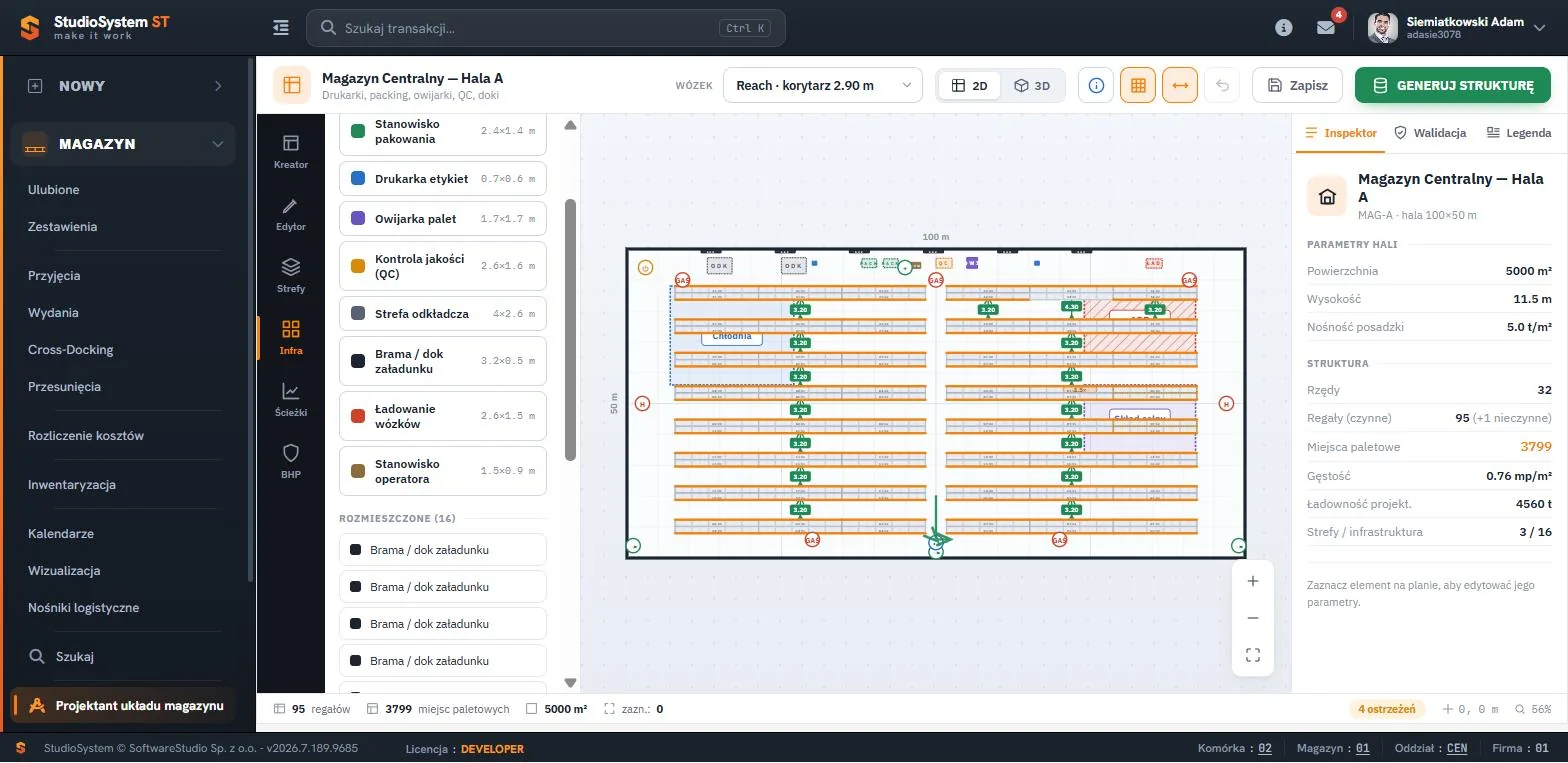

Tryb Infra odpowiada za wszystko, co nie jest regałem: bramy i doki załadunku, strefy odkładcze, stanowiska pakowania, punkty kontroli jakości, owijarki palet, stacje ładowania wózków, drukarki etykiet i stanowiska operatorskie. Każdy element ma zdefiniowane gabaryty, dzięki czemu plan zachowuje skalę. Obiekt dodaje się dwoma kliknięciami: najpierw w katalogu, potem w docelowym miejscu na planie; później można go swobodnie przeciągnąć. Lista rozmieszczonych elementów pokazuje ich liczbę i pozwala szybko wrócić do konkretnego obiektu.

Ścieżki - trasy kompletacji

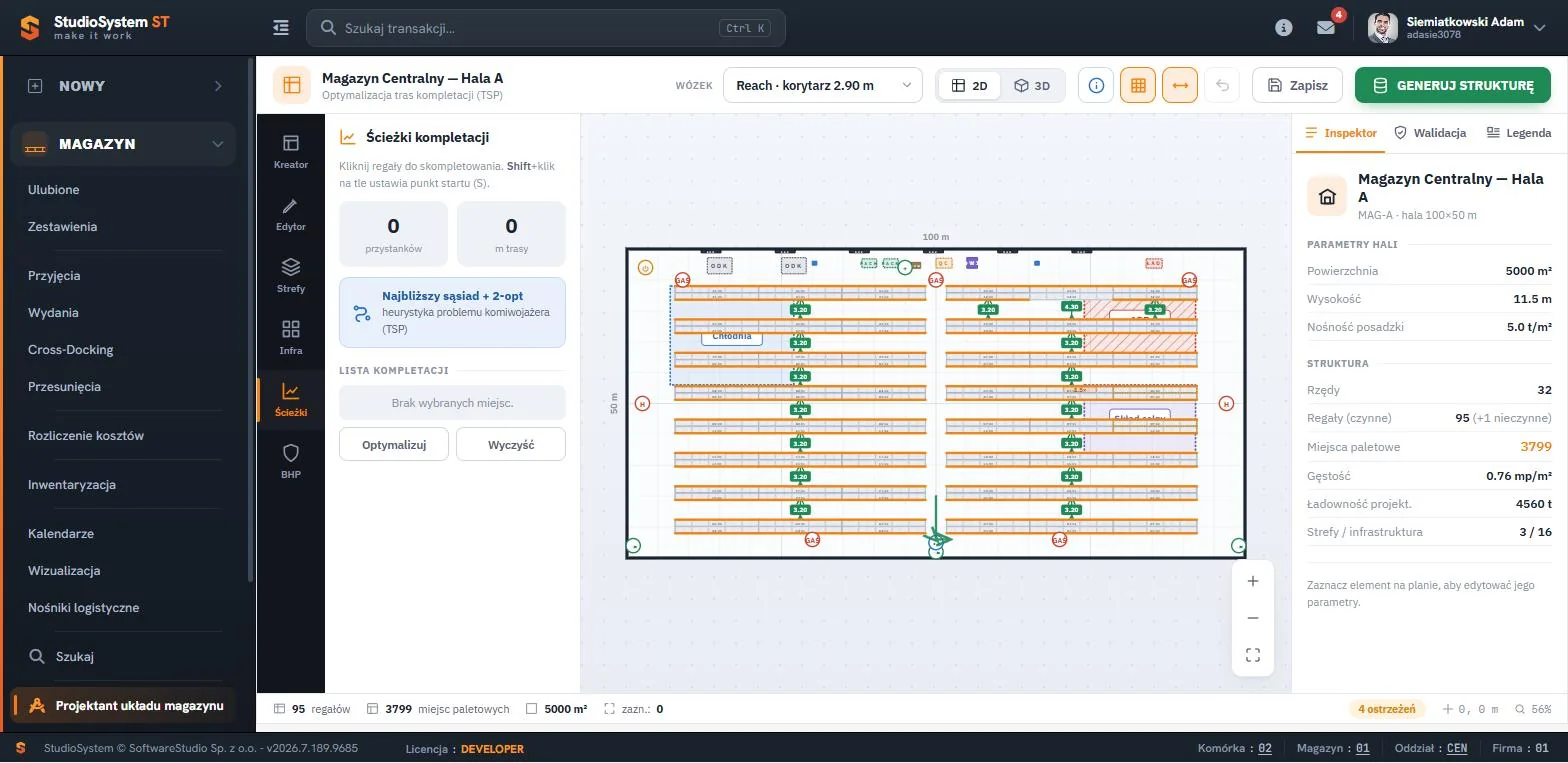

Ścieżki służą do sprawdzenia, jak zaprojektowany układ zachowa się w praktyce. Wskazuje się regały do skompletowania, a narzędzie wyznacza trasę i podaje liczbę przystanków oraz dystans w metrach. Optymalizacja korzysta z heurystyki problemu komiwojażera - najbliższego sąsiada z poprawą 2-opt. Shift z kliknięciem na tle ustawia punkt startu. Porównanie długości trasy dla kilku wariantów rozmieszczenia asortymentu pozwala ocenić projekt jeszcze przed jego wdrożeniem.

BHP i audyt

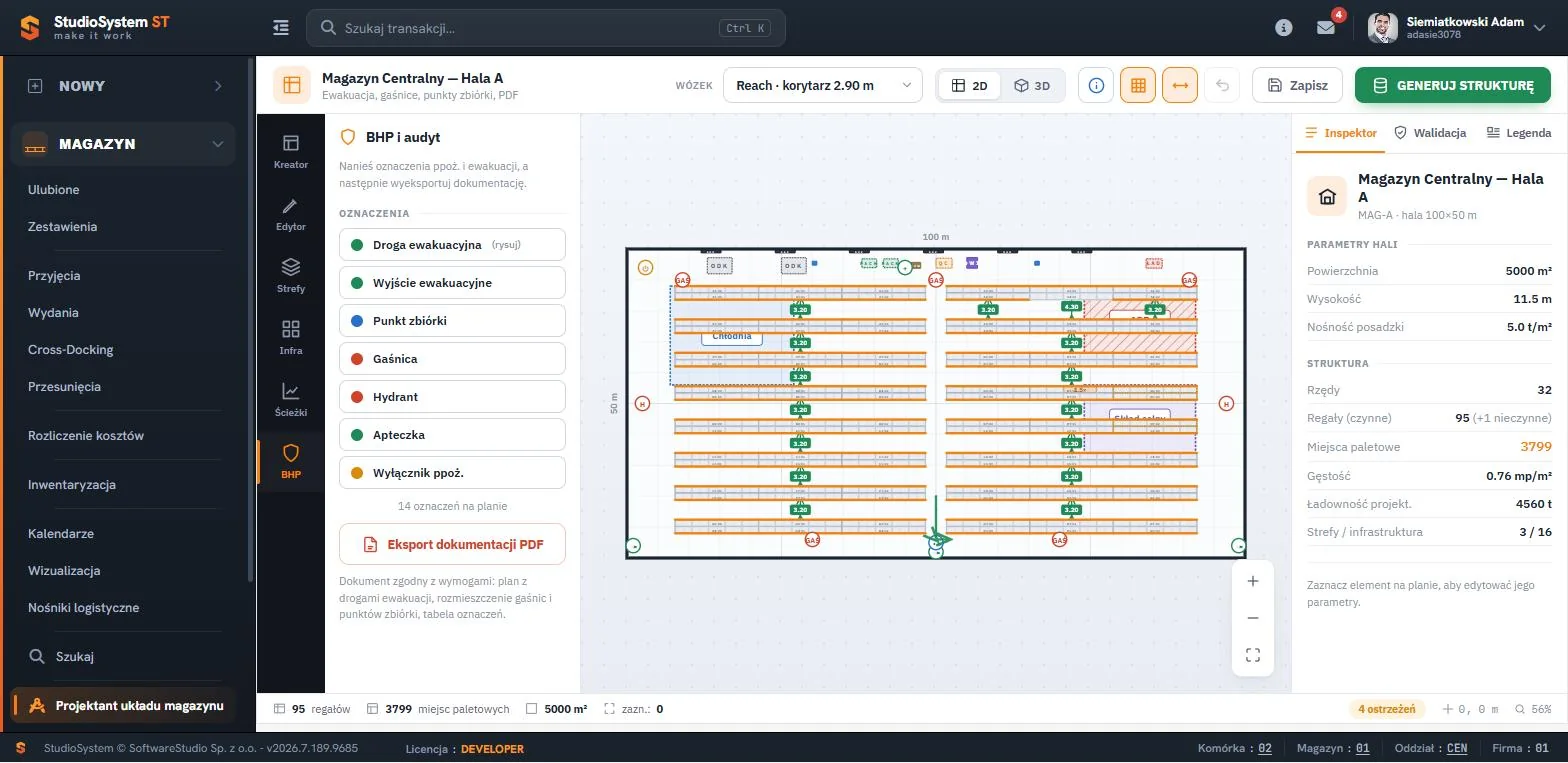

Ostatni tryb obsługuje oznaczenia przeciwpożarowe i ewakuacyjne: drogi ewakuacyjne, wyjścia ewakuacyjne, punkty zbiórki, gaśnice, hydranty, apteczki i wyłączniki przeciwpożarowe. Licznik pod listą podaje, ile oznaczeń naniesiono na plan. Przycisk Eksport dokumentacji PDF generuje dokument zawierający plan z drogami ewakuacji, rozmieszczenie gaśnic i punktów zbiórki oraz tabelę oznaczeń.

Walidacja korytarzy i wybór wózka

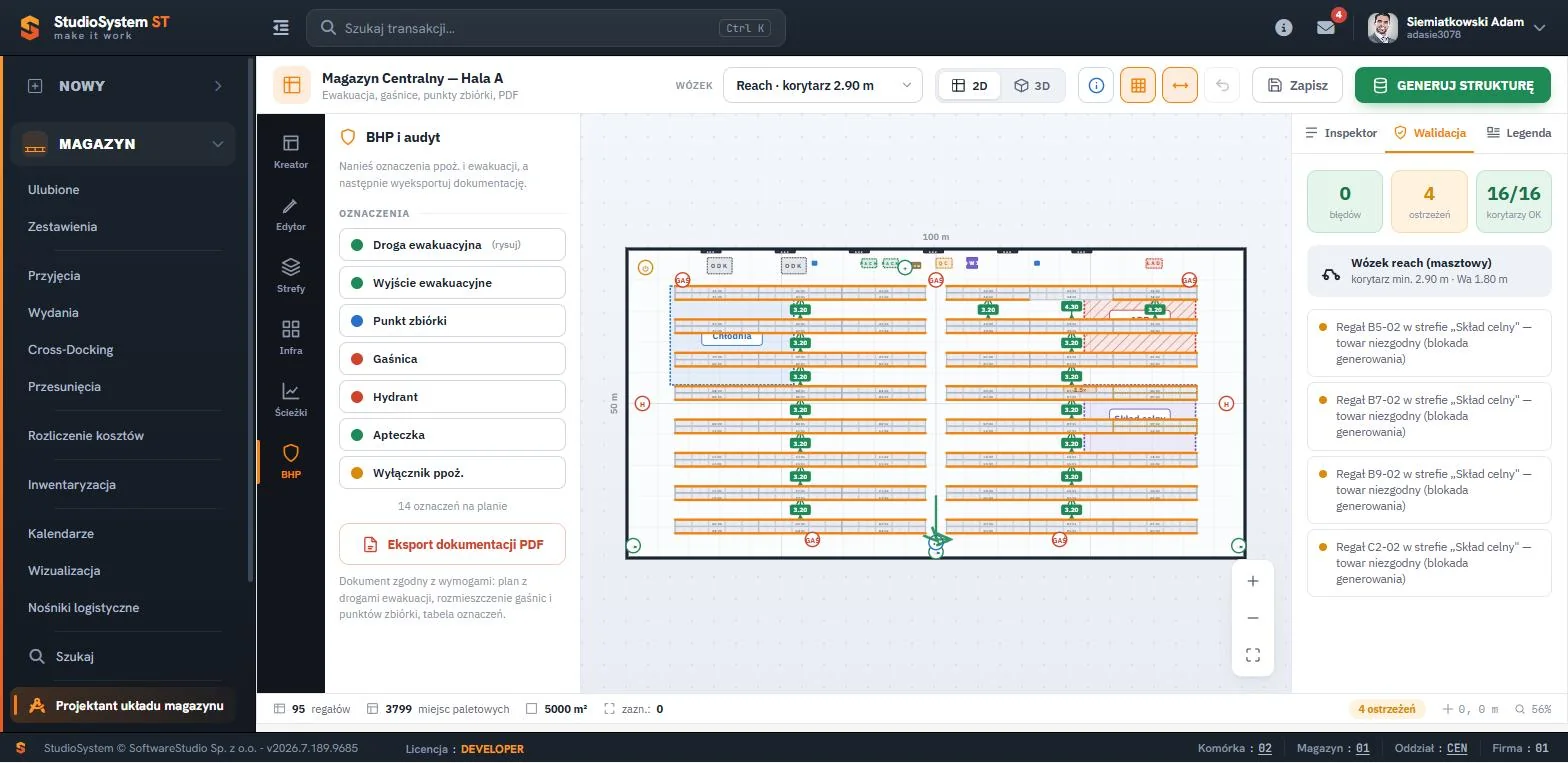

Wybór wózka na pasku modułu wyznacza minimalną szerokość korytarza roboczego. W panelu Edytora ustawia się dwa progi: tolerancję, czyli dopuszczalne przewężenie korytarza poniżej wymogu producenta, oraz ostrzeżenie, czyli margines uznawany za pracę na granicy wymogu. Zakładka Walidacja podsumowuje projekt trzema licznikami - błędów, ostrzeżeń i korytarzy zgodnych - a poniżej wymienia konkretne niezgodności, na przykład regały ze strefy składu celnego, dla których zaplanowany towar łamie regułę strefy.

Widok 3D

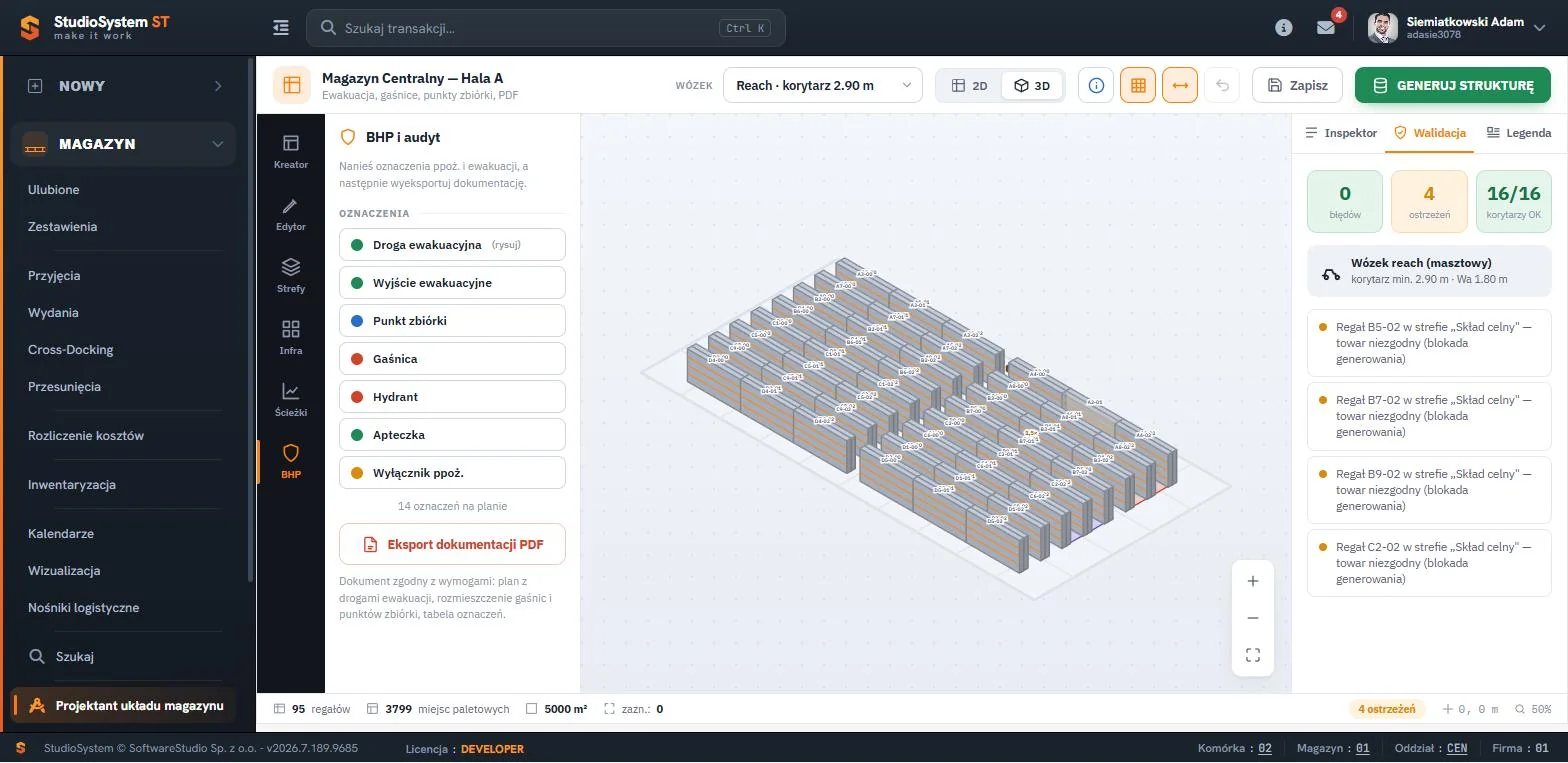

Przełącznik 2D/3D zmienia płaski plan w rzut izometryczny. Widok zachowuje wysokość regałów i adresy miejsc, dzięki czemu łatwiej ocenić proporcje hali oraz wychwycić kolizje, które na płaskim rysunku pozostają mniej widoczne. Nawigacja jest wspólna dla obu trybów: przeciągnięcie tła przesuwa plan, kółko myszy przybliża i oddala, przycisk celownika lub klawisz F dopasowuje widok do okna, a przycisk kratki lub klawisz G włącza siatkę.

Zapis projektu i generowanie struktury

Przycisk Zapisz utrwala projekt lokalnie w przeglądarce użytkownika, a Nowy projekt zaczyna pracę od czystej hali. W wersji demonstracyjnej dane nie opuszczają komputera - narzędzie jest w pełni interaktywne, ale nie zapisuje niczego do bazy ani na serwer. Przycisk Generuj strukturę prezentuje rekordy miejsc składowania i pozwala pobrać je w formacie CSV lub SQL. We wdrożeniu produkcyjnym ten sam krok zasila kartotekę lokalizacji magazynowych, po czym adresy stają się dostępne w pozostałych modułach systemu.
